149

B550 Pro4

日本語

1.4

オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコ
ネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタに
ジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

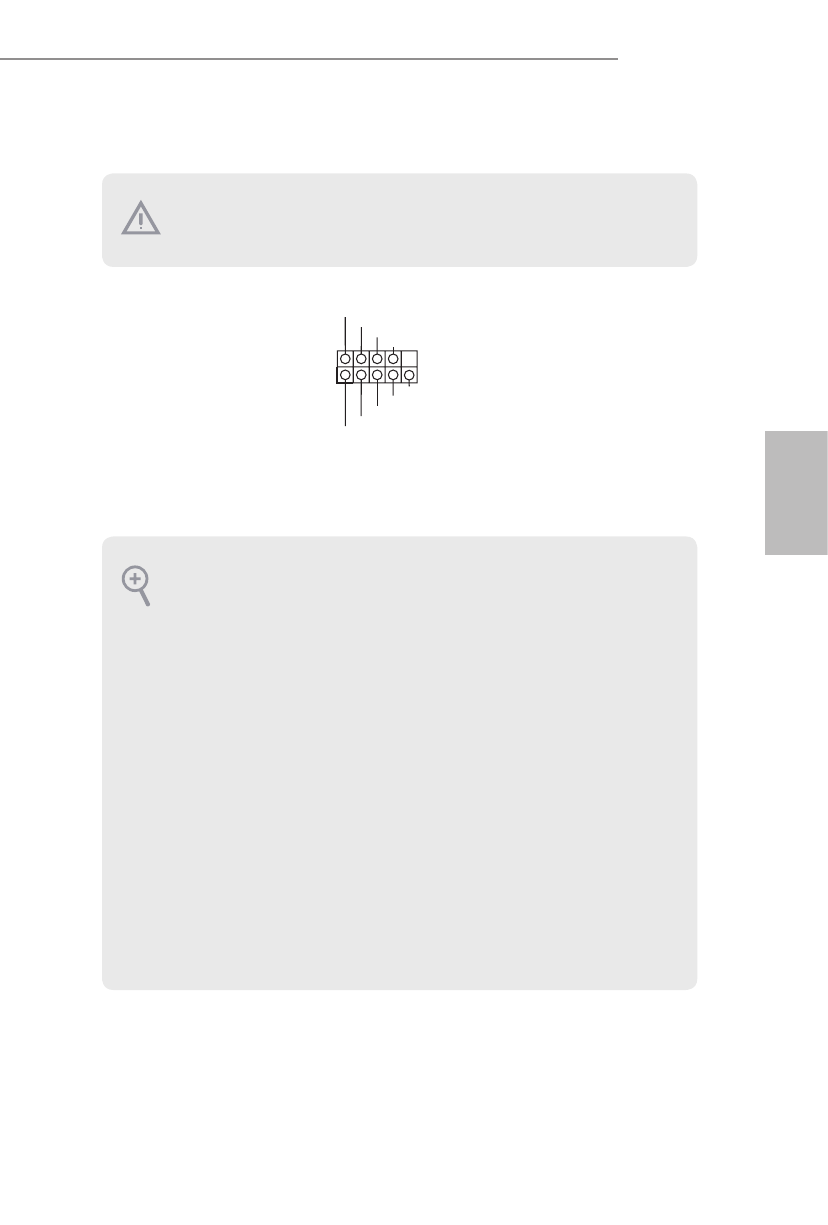

システムパネルヘッダー
（

9

ピン

PANEL1

）

（

p.1

、

No. 19

参照）

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D

電源スイッチを接続し、ス
イッチをリセットし、下記
のピン割り当てに従って、
シャーシのシステムステータ
ス表示ランプをこのヘッダー
にセットします。ケーブルを
接続するときには、ピンの＋
と−に気をつけてください。

PWRBTN

（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。

RESET

（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。

PLED

（システム電源

LED

）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、

LED

が点灯します。システムが

S3

スリープ状態の場合には、

LED

は点

滅を続けます。システムが

S4

スリープ状態または電源オフ

 (S5)

のときには、

LED

は

オフです。

HDLED

（ハードドライブアクティビティ

LED

）：

シャーシ前面パネルのハードドライブアクティビティ

LED

に接続してください。ハー

ドドライブのデータを読み取りまたは書き込み中に、

LED

はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源

LED

、ハードドライブア

クティビティ

LED

、スピーカーなどから構成されます。シャーシの前面パネルモ

ジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当て
が正しく合致していることを確かめてください。
