ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Слабое освещение может привести к потере контроля или аварии. Во
время нормального использования световые приборы загрязняются. Регу-
лярно мойте передние фары и задние фонари.
Нагретые детали могут вызвать ожоги. Не прикасайтесь к лампам, пока они
не остынут.

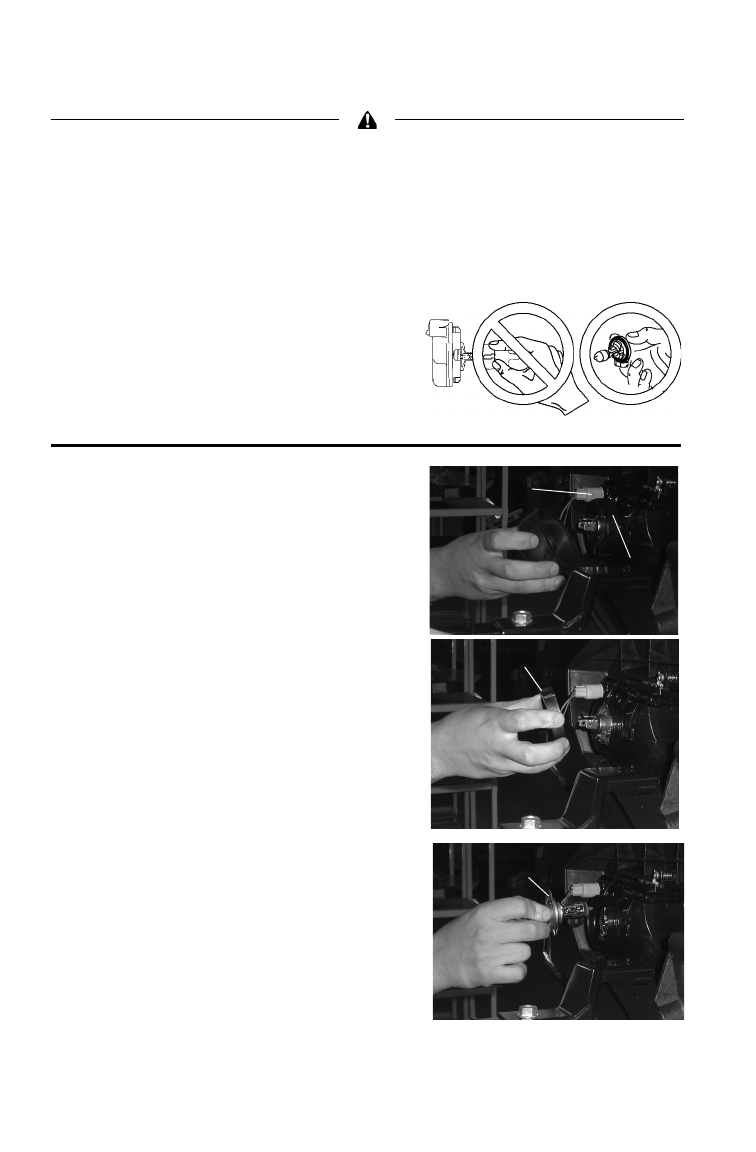

Фары/Замена ламп в габаритных огнях
Не касайтесь колб галогенных
ламп голыми руками. Влага и жир
от рук оставит след на лампе, при-
водит к уменьшению срока ее
службы. Держите лампу за ее пла-
стиковую часть.
1. Включите парковочную пере-
дачу.
2. Под передним бампером нахо-
дятся разъемы.
3.
Лампа
габаритных
огней
:
Отсо-
едините коннектор. Поверните
патрон лампы на 1/8 оборота
против часовой стрелки и
выкрутите лампу в сборе. Потя-
ните лампу, чтобы извлечь ее из
патрона.
4.
Лампы
фар
:
Отсоедините конне-
ктор. Снимите резиновый чехол
с задней части фары. Для извле-
чения лампы в сборе нажмите и
поверните блокирующее кольцо
против часовой стрелки (для
левой фары) и по часовой
стрелке (для правой фары).
5. Установите новую лампу. Нане-
сите небольшое количество диэ-
лектрической смазки на патрон
лампы или клеммы.
6. Для сборки всех компонентов
проделайте эти же действия в
обратном порядке.
Габаритные
огни
Блокирующее
кольцо
Патрон
Передняя
фара
Содержание
