113
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулировка развала и угла
наклона поворотной оси.
Не регулируется

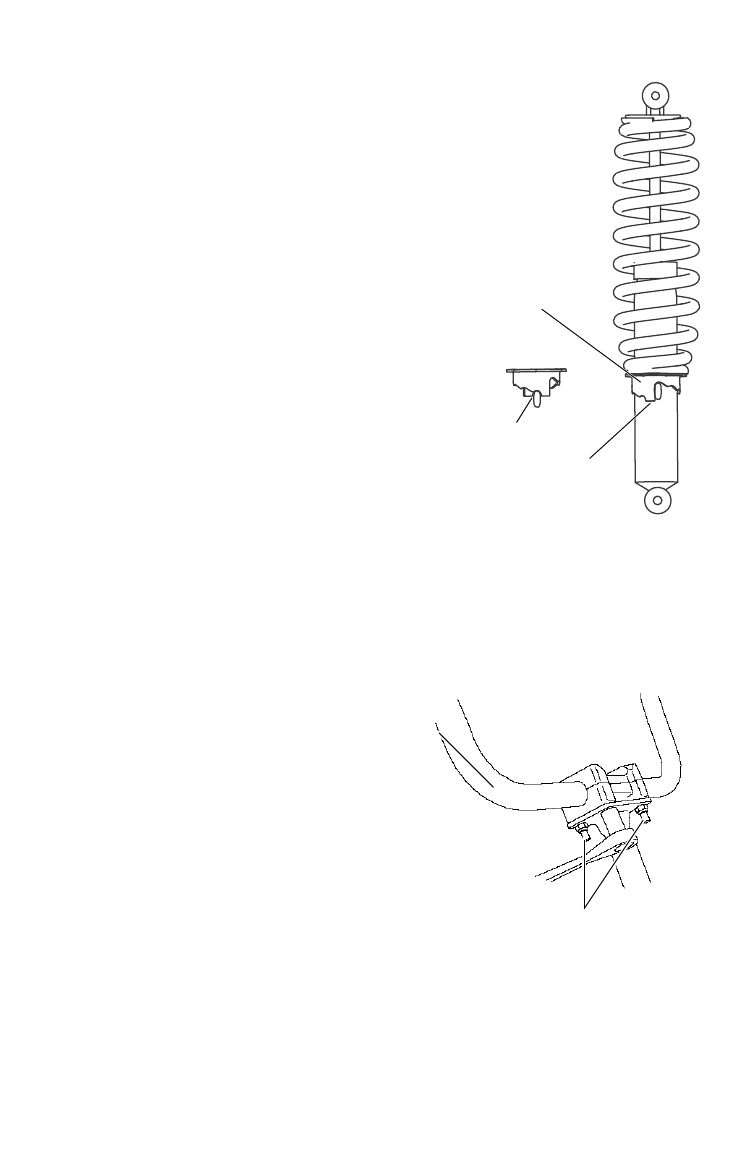

Задние пружины
Передние и задние пружины регулиру-
ются вращением регулятора. По часовой
стрелке для увеличения или против
часовой стрелке для уменьшения жест-
кости.
Пружины увеличенной жесткости
доступны к заказу у авторизованного
дилера Polaris.
Руль
Руль имеет возможность регулировки.
ВНИМАНИЕ!
Неверная регулировка или
затяжка болтов регулировочного блока не
соответствующим моментом могут привести
к ограничению управляемости или ослабле-
нию крепления руля, что в свою очередь при-
ведет к потере управления и возможной травме или гибели. Строго
следуйте приводимым ниже инструкциям. При необходимости вы всегда
можете обратиться за помощью к авторизованному дилеру Polaris.
1. Снимите верхний корпус
фары.
2. Ослабьте четыре болта кре-
пления руля.
3. Отрегулируйте положение
руля по высоте.
4. Убедитесь, что при повороте
руля его рукоятки не заде-
вают за топливный бак и
другие части машины.
5. Затяните два передних болта
моментом затяжки: 10-12
фут-фунтов. (14-17 Нм),
затем— два задних болта. В
задней части зажимных блоков должен оставаться зазор около
3 мм.
Высокое
напряжение
Низкое
напряжение
Регулятор
Рулевые
болты
