93
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шины
Установка колеса
1. Включите парковочную передачу.
2. Поставьте колесо так, чтобы ниппель располагался снаружи, а
вращение колеса происходило в направлении, указанном стрел-
кой на шине.
3. Установите колесные гайки и затяните их от руки.
4. Опустите машину на землю.
5. Затяните колесные гайки. Момент затяжки указан в таблице.
ВНИМАНИЕ!
Незатянутые колесные гайки могут привести к откреплению
колеса при движении, что может привести к повреждениям, личным трав-
мам или смерти. Убедитесь, что все гайки затянуты в соответствии со спе-
цификацией.

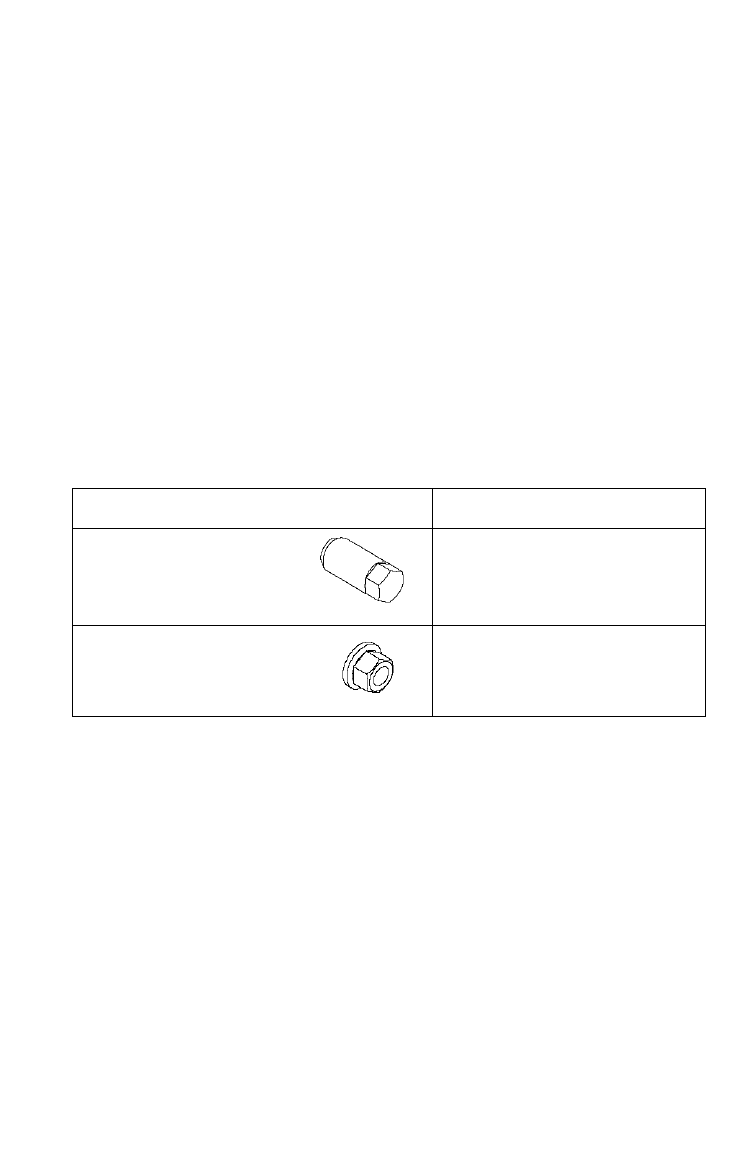

Спецификация по затяжке колесных гаек
Регулярно проверяйте затяжку колесных гаек.
Тип гайки
Момент затяжки
Удлиненная гайка
30 фут-фунтов (41 Нм)
доворот 1/4 оборота
2-х составная гайка с
фланцем
27 фут-фунтов (37 Нм)
