ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

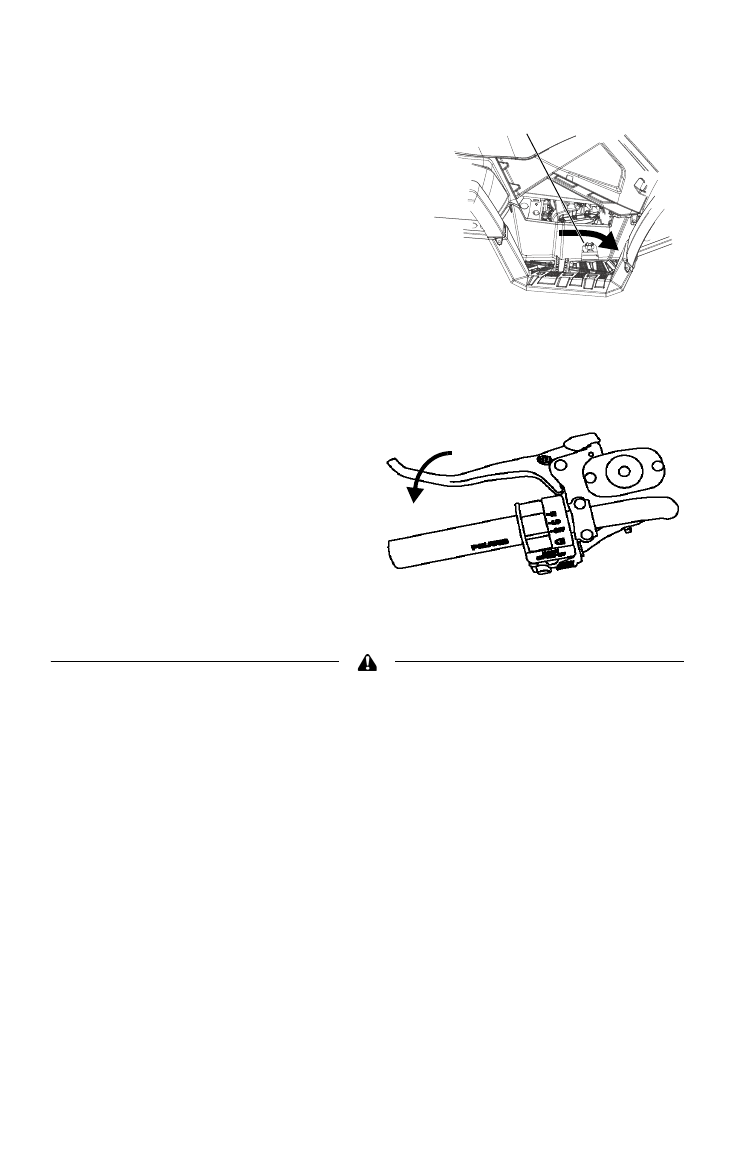

Дополнительный ножной тормоз
Ножной тормоз приводит в дейст-
вие передние и задние тормоза и
включается педалью, располо-
женной на правой подножке.
Ножной тормоз включает как
передние, так и задние тормоза.
Передние и задние тормоза при-
водятся в действие нажатием на
педаль ножного тормоза.
При заносе или скольжении зад-
них колес во время использования ножного тормоза уменьшите
давление на педаль тормоза.
Рычаг тормоза
Ручной тормоз включает как
передние, так и задние тор-
моза. Передние и задние тор-
моза приводятся в действие
нажатием на рычаг тормоза в
направлении к рукоятке руля.
При заносе или скольжении
задних колес во время
использования ручного тормоза уменьшите давление на рычаг.
Агрессивное торможение при движении вниз по склону задним ходом
может привести к перевороту назад. Слишком резкое нажатие на рычаг
тормоза при движении вперед может привести к блокировке задних колес и
потере управления.
Внимательно прочитайте данное Руководство и подробно ознакомьтесь с
работой всех систем торможения транспортного средства. Всегда будьте
особенно осторожны при торможении.
Ножной тормоз
