22

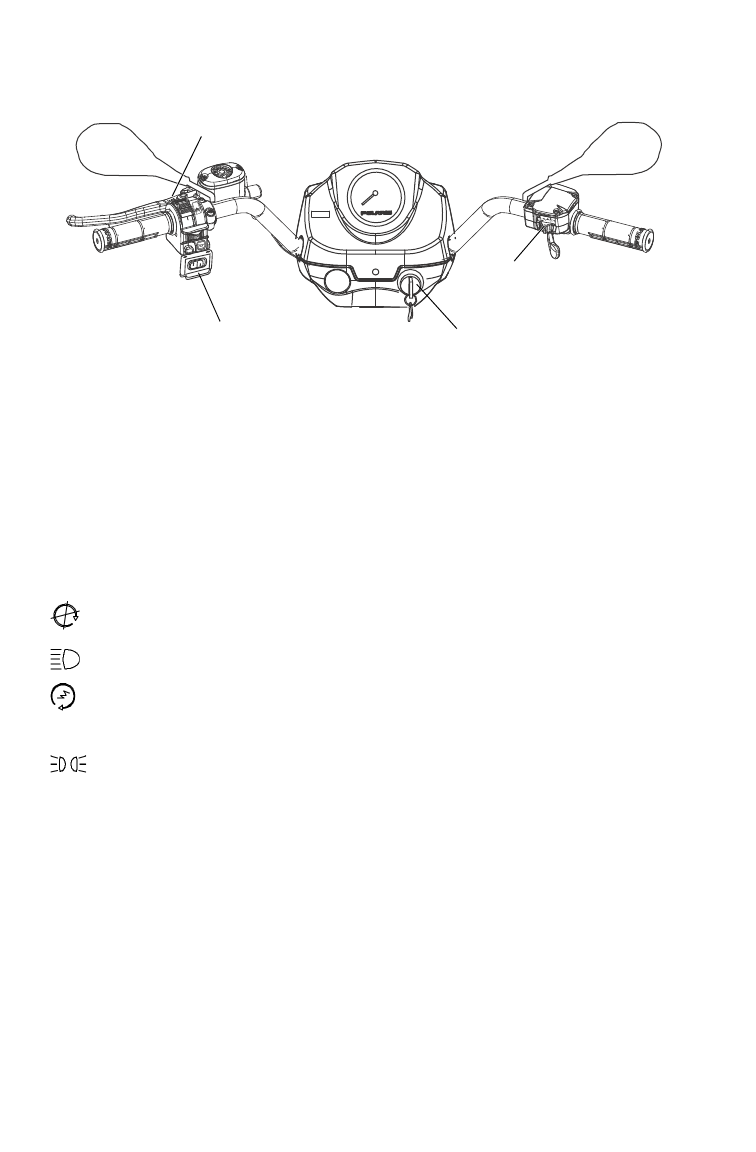

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Выключатель дальнего света
Для включения дальнего света нажмите на данный выключатель
указательным пальцем левой руки. При отпускании пальца с
выключателя произойдет переключение дальнего света на ближ-
ний.
Включение лебедки
За помощью обращайтесь к дилеру, см. стр. 58.
Замок зажигания
Обесточивает транспортное средство.
Позиция LIGHTS ON включает передние фары.
Запустите двигатель. В этой позиции передние фары не вклю-
чены.
После запуска двигателя поверните ключ в позицию включе-
ния габаритных огней - PARKING LIGHTS ON. В этой пози-
ции габаритные огни и задние фонари включены. Процедура
запуска двигателя указана на стр. 41.
Выключатель режима 4X4
Используйте переключатель 4X4 для переключения между режи-
мами 4X4 или 2X4. См. стр. 27.
Зеркала
При выполнении маневров пользуйтесь зеркалами. Перед началом
движения всегда проверяйте и регулируйте зеркала.
OUT
IN
Включение лебедки
Быстрое включение дальнего света
Выключатель
режима 4X4
Замок зажигания
