86

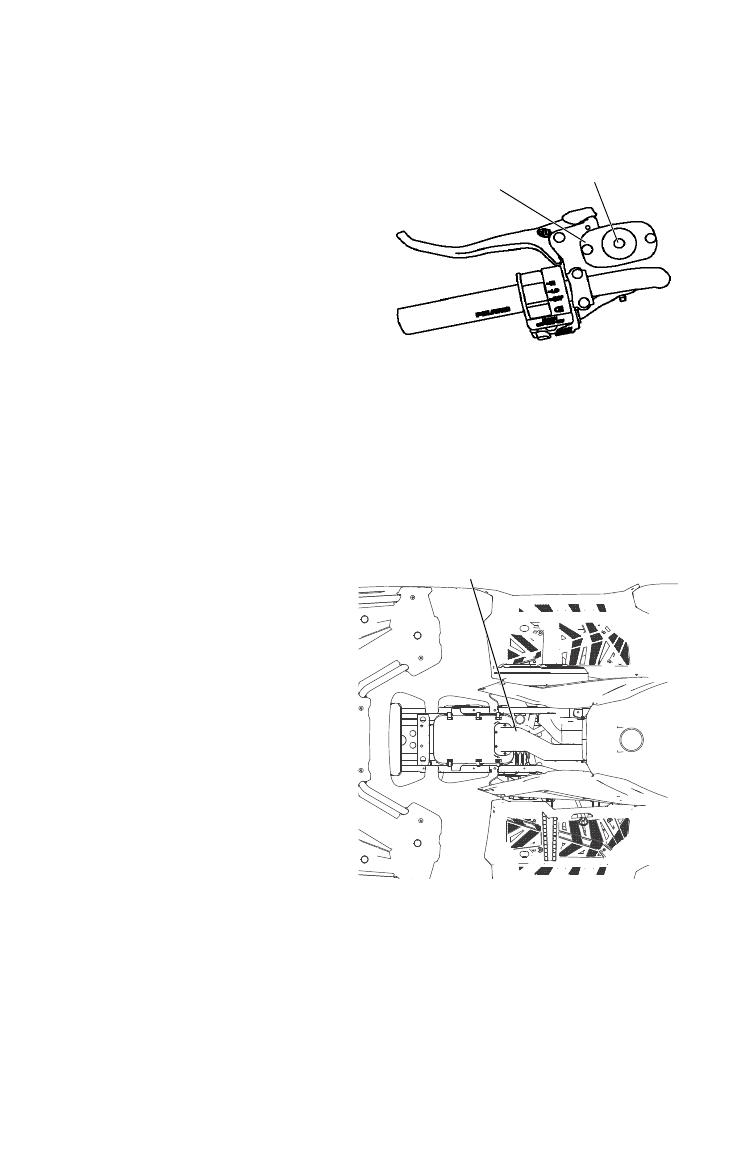

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная жидкость
Ручной тормоз
Главный тормозной цилиндр рас-
положен на левой рукоятке руля.
Поддерживайте уровень жидко-
сти 6 мм ниже верхнего края
главного тормозного цилиндра.
Не переливайте.
1. Расположите технику на ров-
ной поверхности. Убедитесь,
что рукоятки руля выров-
нены.
2. Уровень тормозной жидкости виден через пластиковое смотро-
вое окно в тормозном бачке.
Подсказка:
Если жидкости достаточно, смотровое окно черное. Окно будет
прозрачным, если необходимо долить жидкость.
3. Долейте рекомендованное масло при необходимости. Не пере-
ливайте.
Ножной тормоз
1. Расположите технику на
ровной поверхности.
2. Снимите сиденье.
3. Проверьте уровень жидко-
сти в главном тормозном
цилиндре.
4. Уровень жидкости должен
всегда находиться между
верхней и нижней отмет-
ками на резервуаре. Не
переливайте.
Главный
тормозной
цилиндр
Индикаторные
окна
Резервуар
тормозной жидкости
