23
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

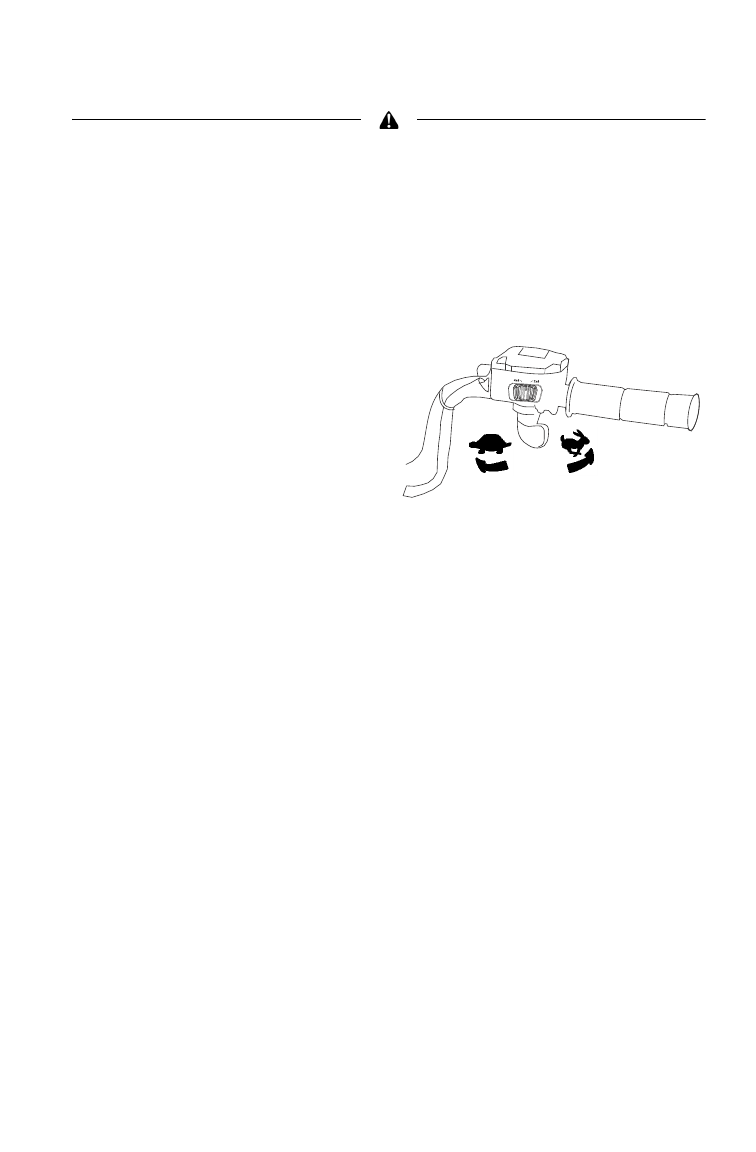

Рычаг акселератора
Пренебрежение проверкой и своевременным техническим обслуживанием
дроссельной заслонки может привести к заклиниванию рычага акселера-
тора во время движения. Перед запуском двигателя для нормальной
эксплуатации всегда проверяйте рычаг акселератора. Периодически
выполняйте данную проверку во время движения.
Не начинайте движение, если рычаг дроссельной заслонки заклинило, или
он работает не должным образом. При неисправности привода дроссель-
ной заслонки немедленно обратитесь к дилеру для проведения ремонта.
Для увеличения скорости дви-
жения транспортного средства
нажмите на рычаг дроссельной
заслонки.
Для уменьшения скорости дви-
жения транспортного средства
отпустите рычаг дроссельной
заслонки.
Эта модель ATV оборудована
системой электронного управления дросселем (ETC), которая пред-
назначена для защиты дросселя от замерзанияилизаклинивания. В
случае, если тросик привода дросселя зависает в положение откры-
того дросселя, мощность двигателя будет ограничена.
Электроусилитель рулевого управления (EPS)
Если на вашем транспортном средстве установлен электроусили-
тель рулевого управления (EPS), он включается в работу сразу же
при включении зажигания. Электроусилитель продолжает функци-
онировать в любой момент при включенном двигателе. На стр. 29
приведена информация по безопасности при использовании EPS.
