94
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

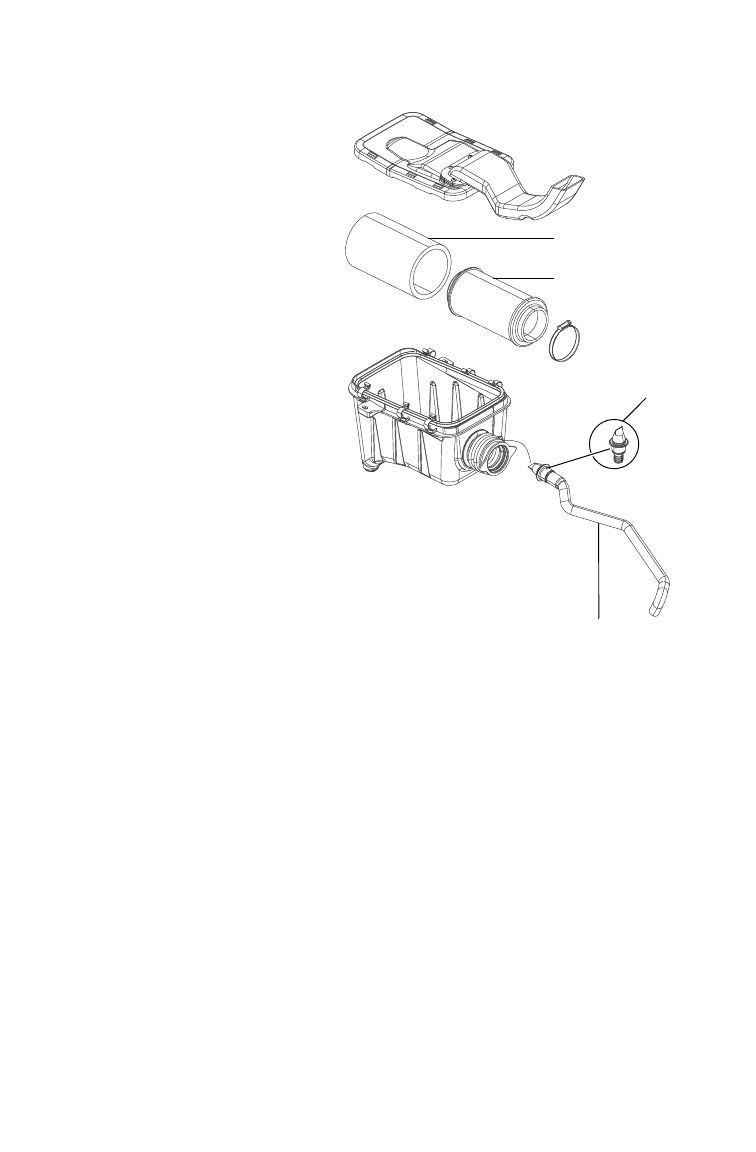

Воздушный фильтр
1. Снимите сиденье.
2. Снимите крышку воз-
душного фильтра откру-
тив винты и сняв
фиксаторный ремень.
3. Отпустите хомут и сни-
мите фильтр
4. Снимите тканевый пре-
фильтр с воздушного
фильтра, промойте его в
мыльной воде и высу-
шите. Промойте его в
мыльной воде, затем
тщательно промойте его
от мыла и высушите.
5. Установите префильтр на
воздушный фильтр. При
необходимости заме-
ните воздушный фильтр.
6. Установите фильтр и
хомут фильтра. Не пере-
тягивайте хомут, т.к. воз-
можно повреждение
фильтра.
7. Установите крышку воздушного фильтра и сиденье.
Вентиляция
Префильтр
Фильтр
Клапан
вентиляции
