20

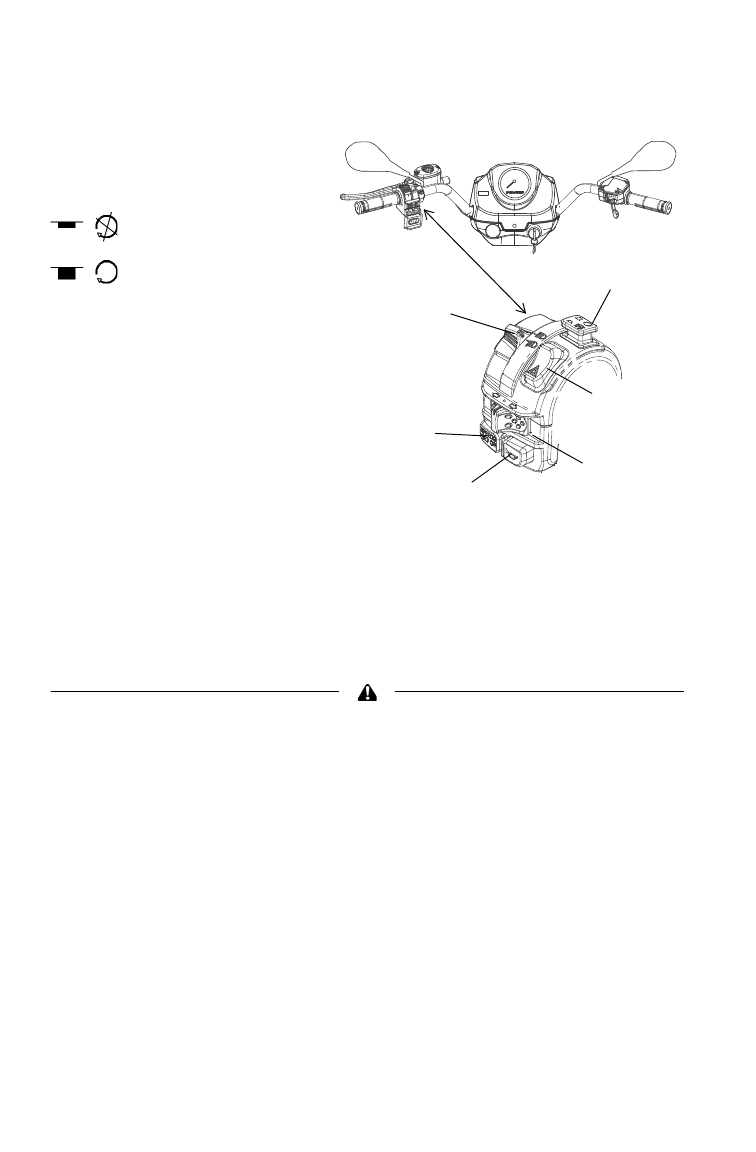

ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Экстренный выключатель двигателя
Двигатель не должен запу-
скаться или работать в поло-
жении OFF.
OFF
RUN
Нажмите на кнопку выключа-
теля, чтобы быстро заглу-
шить двигатель. Перед
запуском двигателя переве-
дите выключатель в положе-
ние RUN (ВКЛ.).
Оба выключателя (ключ
зажигания и экстренный
выключатель) выключают
всю электросистему снегобо-
лотохода, включая систему
освещения.
Кнопка Mode/Кнопка Оverride
Ваше транспортное средство оборудовано системой ограничения скоро-
сти при движении задним ходом. Для увеличения мощности и скорости
при движении задним ходом нажмите кнопку Override при закрытой дрос-
сельной заслонке.
Нажатие на кнопку Override при открытой дроссельной заслонке ведет к
потере контроля над транспортным средством и, как следствие, травмам
или гибели людей. Нажимайте кнопку Override только при закрытой дрос-
сельной заслонке.
Переключатель Override действует как переключатель MODE при удержа-
нии около 1/2 секунды. См. описание информационного центра водителя
на стр. 28. Для использования переключателя Override, как MODE, рычаг
КПП не должен находится в режиме заднего хода.
OUT
IN
Выключатель
двигателя
Переключатель
ближний/дальний
свет
Звуковой сигнал
Переключатель
Опасность
Переключатель
Сигнал поворота
Переключатель
Кнопка Reverse
Override
