ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

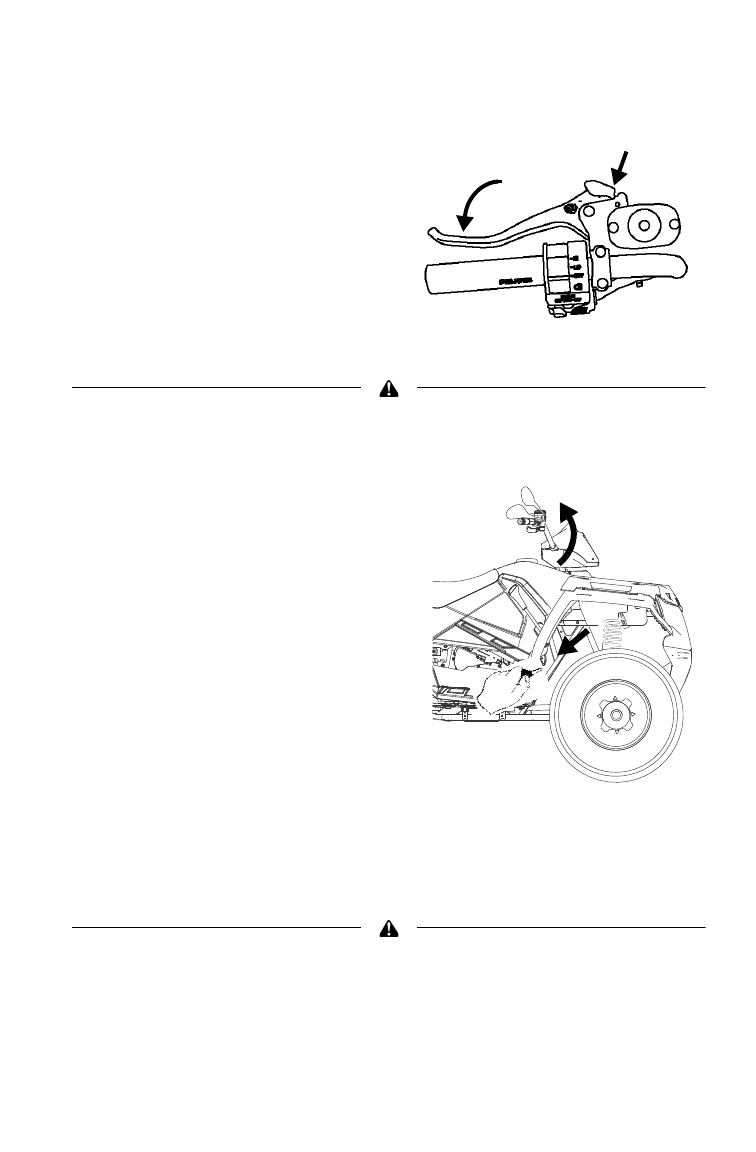

Стояночный тормоз
Включение стояночного тормоза
1. Включите парковочную
передачу.
2. Нажмите на тормозной
рычаг в направлении руля.
3. Сдвиньте замок стояноч-
ного тормоза вперед.
4. Отпустите рычаг тормоза.
5. Чтобы снять машину со
стояночного тормоза, нажмите на рычаг тормоза.
Если стояночный тормоз задействован при движении транспортного сред-
ства, это может привести к аварии, серьезным травмам или смерти. Перед
началом движения всегда отпускайте стояночный тормоз.
Блокировка руля
Для предотвращения несанкциони-
рованного использования транспор-
тного средства всегда блокируйте
руль, если транспортное средство не
используется.
Подсказка:
Храните ключи блокировки
руля в надежном месте. Если уте-
ряны все ключи, замок зажигания
подлежит замене.
1. Переведите ключ в крайнее
левое положение.
2. Вставьте ключ блокировки руля
и поверните его по часовой
стрелке.
3. Достаньте ключ.
4. Для снятия блокировки руля выполните процедуру в обратном
порядке.
При включенной блокировке руль блокируется и крайнем левом положе-
нии. Всегда снимайте блокировку руля перед запуском двигателя.
