ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рекомендации по смазке
Проверяйте и смазывайте все компоненты через интервалы, указан-
ные в регламенте ТО, стр. 71. Позиции, не перечисленные в регла-
менте - через общие интервалы смазки аналогичных узлов.
А-образные рычаги смазываются на заводе при установке и не
нуждаются в дополнительной смазке, кроме как при экстремальной
эксплуатации или по какой-то специальной причине, на усмотре-
ние владельца.
Элемент
Состав
Емкость
Проверка
Масло двигателя
PS-4 5W-50
4-Cycle Oil
2 кварты (1.9 л)
Поддерживайте уровень по
щупу. См. стр. 77.
Тормозная жидкость DOT 4, Тормозная
жидкость
---
Поддерживайте уровень между
метками на щупе. См. стр. 85.
Трансмиссионное
масло
AGL Gearcase
Lubricant &
Transmission Fluid
32 унции (948 мл) Поддерживайте уровень по
кромку заливного отверстия.
См. стр. 80.
Жидкость
Demand drive
(передний редуктор)
Жидкость Demand
drive
9 унций (265 мл) Поддерживайте уровень по
кромку заливного отверстия.
См. стр. 82.

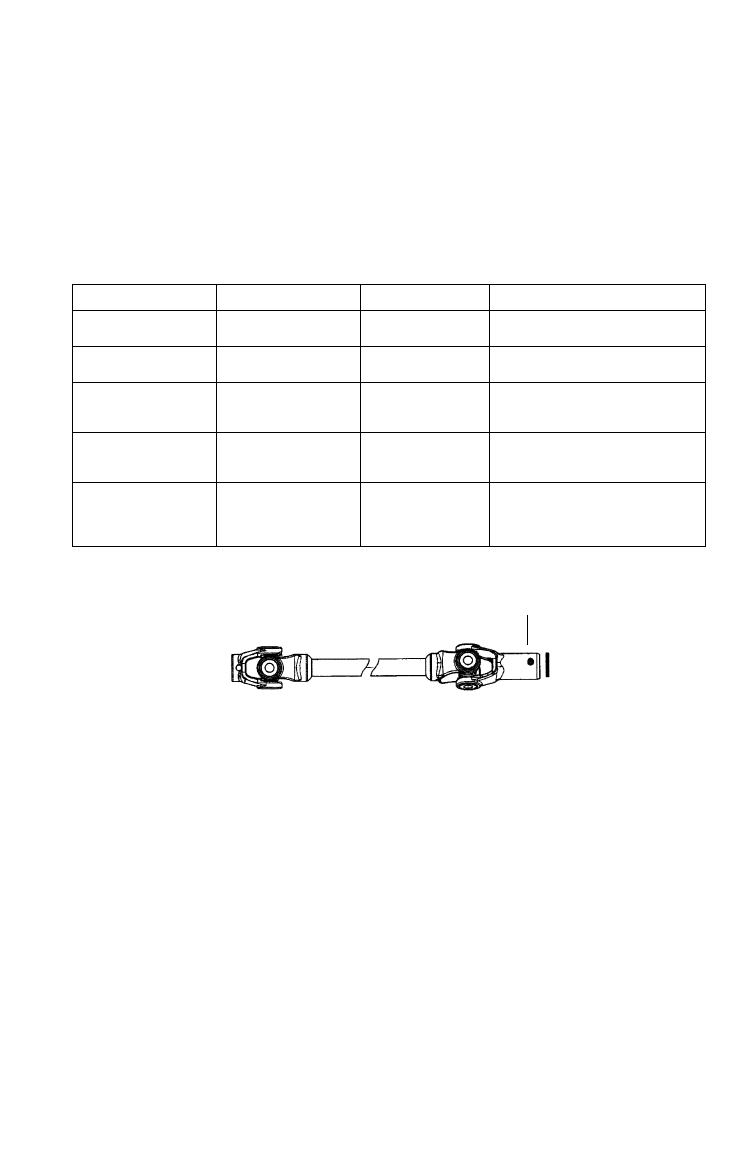

Крестовины
переднего кардана
U-Joint Grease
---
Смажьте фитинг (максимум 3
качка) раз в 800 км и для
консервации или после
погружения во влажную среду
Крестовины переднего
кардана
