19
БЕЗОПАСНОСТЬ

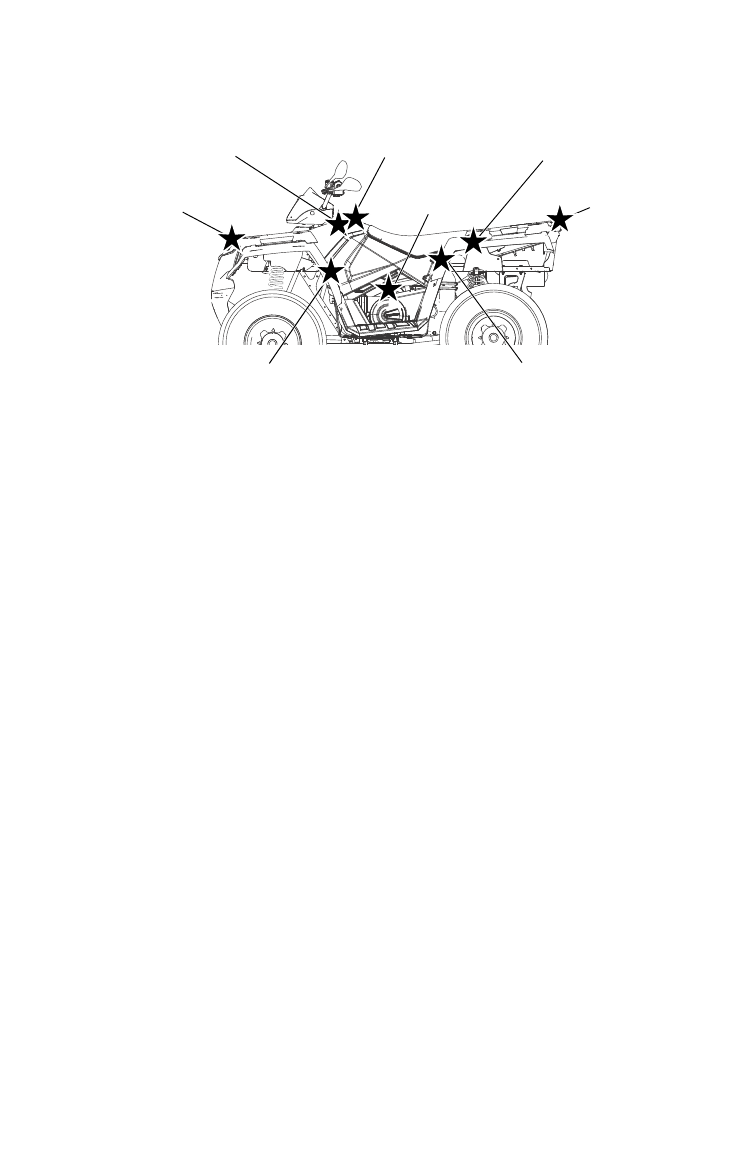

Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора,
представляют большую опасность. Езда на транспортном средстве со сня-
тым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора. Это
приводит к поломкам ответственных деталей, изменению баланса масс
деталей или увеличению оборотов двигателя, что может стать причиной ава-
рий и несчастных случаев.
НЕ НАСТУПАЙТЕ
Предупреждение на багажных площадках
ВНИМАНИЕ
• НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ ИЛИ
БАМПЕРУ. Возможно повреждение или опрокидывание транспортного сред-
ства, что может привести к серьезной травме или смерти. Для буксировки
предназначены буксирные крюки или прицепное устройство.
• Грузоподъемность: Передняя площадка 90 фунтов (41 кг), Задняя площадка
180 фунтов (82 кг)
Предупреждающая табличка реверса
ВНИМАНИЕ
Неправильное использование режима Override при движении задним ходом
может привести к ухудшению управляемости. Не нажимайте на кнопку Override
при открытой дроссельной заслонке. Плавно нажимайте на рычаг акселератора
при движении задним ходом.
Предупреждающая табличка 4X4 (AWD)
ОСТОРОЖНО
Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние колеса.
Это может привести к серьезным поломкам.
Давление в шинах/Нагрузка
Перевозка пассажиров
запрещена
Предупреждение
Предупреждающая
табличка багажных
площадок
Предупреждение на
крышке вариатора
4X4 (AWD)
Предупреждение
Предупреждающая
табличка реверса
Возрастной ценз (16 лет)
Багажная
площадка
Предупреждение
