БЕЗОПАСНОСТЬ

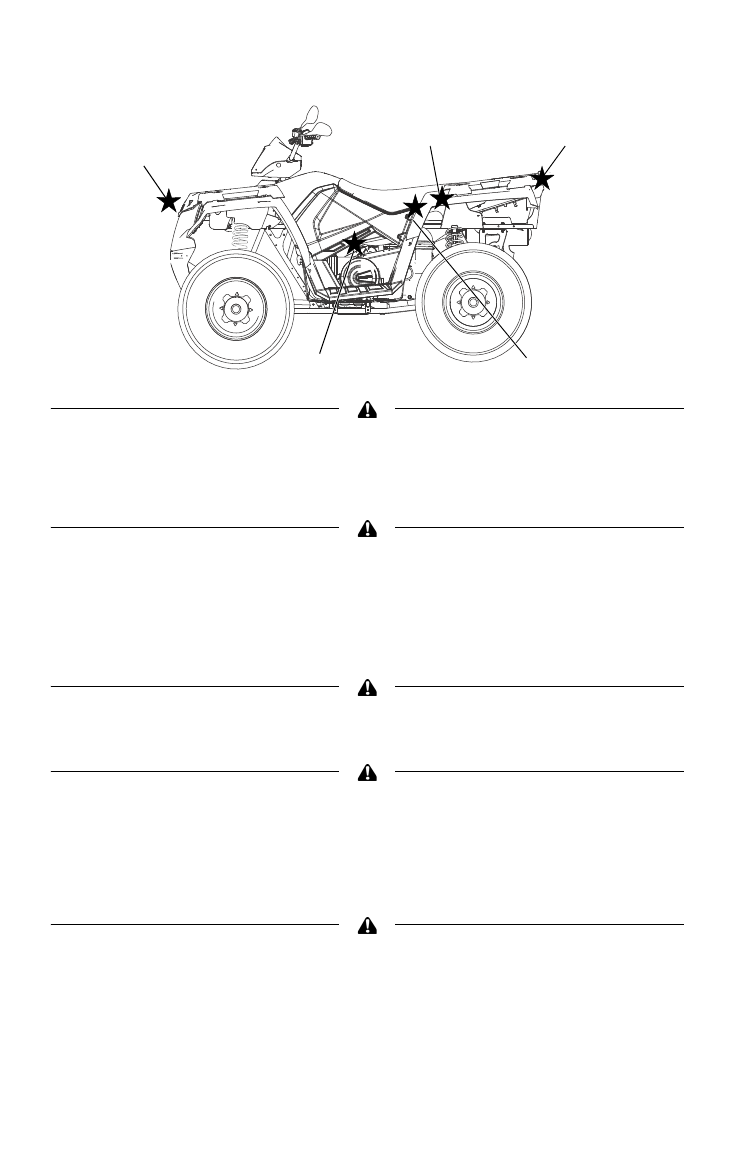

Предупредительные таблички и их расположение
Запрещение перевозки пассажира
ПЕРЕВОЗКА ПАССАЖИРОВ ЗАПРЕЩЕНА. Перевозка пассажиров приводит к
потере управления и, как результат, может стать причиной ТЯЖЕЛОЙ ТРАВМЫ
или ПРИВЕСТИ К СМЕРТИ.
Давление в шинах/Нагрузка
ДАВЛЕНИЕ В ШИНАХ PSI (KПа): ПЕРЕДНИЕ 5 (34.5) ЗАДНИЕ 5 (34.5)
МАКИМАЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ (ВЕС БРУТТО), В Т.Ч. ВЕС МАШИНЫ,
ВОДИТЕЛЯ И ГРУЗА 485 ФУНТОВ. (220 кг). За более подробной информацией
по размещению груза обратитесь к настоящему Руководству или дилеру
Polaris.
Предупреждение на крышке вариатора
НЕ НАСТУПАЙТЕ
Предупреждение на багажных площадках
НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ ИЛИ
БАМПЕРУ. Возможно повреждение или опрокидывание транспортного сред-
ства, что может привести к серьезной травме или смерти. Для буксировки пред-
назначены буксирные крюки или прицепное устройство. Грузоподъемность:
Передняя площадка 90 фунтов Задняя площадка 180 фунтов (41 кг) (82 кг)
Предупреждение об использовании режима Override при дви-
жении задним ходом
При слишком сильном нажатии на газ включение режима Override может приве-
сти к резкому увеличению мощности и тяги. При использовании режима AWD
возможна потеря управляемости и переворот вперед. См. данное Руководство.
Запрещение перевозки
пассажира
Багажная площадка
Предупреждение
Багажная площадка
Предупреждение
Давление в шинах/
Нагрузка
Предупреждение
на крышке вариатора
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ВВЕДЕНИЕ; ОПАСНОСТЬ
- 5 ВНИМАНИЕ
- 6 Идентификационные номера; Заводской номер; VIN
- 7 Вибрация и шумность; средства. Окружающие условия контролировались в соответствие с
- 8 БЕЗОПАСНОСТЬ; Обучение по безопасности; Шлем; Перчатки; Ботинки
- 9 Экипировка водителя; Защита глаз; Модификации оборудования
- 10 Безопасность водителя
- 15 Всегда используйте только рекомендован-
- 16 Для получения более полной информации
- 17 Предупредительные таблички и их расположение; На корпусе транспортного средства прикреплены таблички с важ-; Правила безопасности при
- 18 Запрещение перевозки пассажира; Давление в шинах/Нагрузка; Предупреждение на багажных площадках; Предупреждение об использовании режима Override при дви-
- 19 Предупреждающая табличка реверса
- 20 ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ; Переключатели; Экстренный выключатель двигателя; OFF; Кнопка Mode/Кнопка Оverride
- 21 Переключатель света фар
- 22 Выключатель дальнего света; Зеркала; Включение лебедки; Выключатель; Замок зажигания
- 23 Рычаг акселератора; тора во время движения. Перед запуском двигателя для нормальной; Электроусилитель рулевого управления (EPS)
- 24 Дополнительный ножной тормоз; Агрессивное торможение при движении вниз по склону задним ходом; Ножной тормоз
- 25 Стояночный тормоз; Включение стояночного тормоза; началом движения всегда отпускайте стояночный тормоз.; Блокировка руля; Храните ключи блокировки
- 26 Крышка топливного бака; Переключение передач при работе двигателя на оборотах; Срок службы ремня вариатора
- 27 Система полного привода; ключатель находится в этом положении.; Включение режима 4X4; 100 об/мин. Режим полного привода остается включенным до тех пор,
- 28 Цифровой прибор; Спидометр сообщает текущую скорость снегоболотохода в милях в; Спидометр
- 29 Контрольные лампы; Лампа
- 30 Информационный центр
- 31 Если сегменты на дисплее не проявляются, имеет место неи-; Информационный дисплей
- 32 Для выхода из текущего режима подождите 10 секунд.; Стандарт США; Мили; Время
- 33 Часы; Часы сохраняют настройки до тех пор, пока аккумулятор не; Режим одометра
- 36 Имеет место замыкание на массу между; Диагностические коды SPORTSMAN 570 EFI/570 EPS
- 37 Расшифровка диагностических кодов ошибок
- 38 ЭКСПЛУАТАЦИЯ; Обкатка; Периодом обкатки нового транспортного средства Polaris счита-; В первые 3 часа работы двигателя возможно повышенное
- 40 Перечень предварительных проверок; Пренебрежение проверкой состояния снегоболотохода перед
- 41 Запуск двигателя
- 42 Вождение; ножках, а обе руки должны быть на рукоятках.
- 43 Поворот; При повороте действуйте так, как рекомен-
- 44 Движение вверх по склону
- 45 При
- 46 Движение поперек склона; Не рекомендуется двигаться вдоль склона. Неправильное движение; При движении вдоль по склону действуйте
- 47 Спуск со склона; При движении вниз по склону действуйте в
- 49 Перенесите центр тяжести в сторону вершины склона.; При движении вверх по склону всегда дей-
- 50 Движение по скользким поверхностям
- 51 Преодоление препятствий; тации транспортного средства. Если ваше транспортное сред-
- 52 Преодоление водных преград
- 53 Если ваше транспортное средство было полностью погружено в; При движении через водное препятствие
- 54 Движение задним ходом; скорости может привести к хлопкам в системе выпуска.
- 55 Парковка на склоне; По возможности избегайте стоянки на склоне. Если это неизбежно,
- 56 Перевозка грузов
- 57 Буксировка разрешена только во внедорожных условиях. Букси-
- 58 РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЛЕБЕДКИ; Неправильная эксплуатация лебедки может привести к СЕРЬЕЗНЫМ; Меры предосторожности
- 59 чтобы трос лебедки не накапливался на одной стороне барабана.
- 61 Эксплуатация лебедки
- 65 E. Медленно втягивайте трос, пока ваш помощник горизонтально
- 66 Уход за тросом лебедки; В целях вашей безопасности разрешается производить замену дета-
- 67 Ударная нагрузка; Трос вашей лебедке достаточно сильный, но он НЕ предназ-
- 68 Трос лебедки разработан и протестирован и позволяет выдер-
- 69 Правила безопасности и техническое обслуживание; Ненадлежащее обслуживание лебедки может привести к
- 70 ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ; Система шумоподавления
- 71 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Регламент технического обслуживания; ные компоненты POLARIS, поставляемые дилером. Заносите; Что понимается под тяжелыми условиями эксплуатации.; в холодную погоду указывает на скопление загрязняющих веществ
- 72 Расшифровка символов; Символ
- 75 Рекомендации по смазке; Проверяйте и смазывайте все компоненты через интервалы, указан-
- 76 W-50 4-cycle. При использовании масел других производителей; Смешивание разных сортов масел и применение масел,; Масло
- 78 Горячее масло может; Вид спереди двигателя
- 79 Смажьте уплотнительное кольцо нового фильтра свежим
- 80 Трансмиссионное Масло; Выполняйте периодическое техническое обслуживание в соответ-; Рекомендации по трансмиссионному маслу; Сливная пробка
- 81 Замена масла
- 82 Передний редуктор (Жидкость Demand Drive); Рекомендации по эксплуатационным жидкостям
- 83 Система охлаждения
- 84 Вырывающийся пар может причинить сильные ожоги.
- 85 Тормозная жидкость; моза ЗАПРЕЩЕНА. Никогда не управляйте транспортным средством с
- 86 Если жидкости достаточно, смотровое окно черное. Окно будет
- 87 Тормозная система
- 88 Схождение; Неверная регулировка схождения может привести к повре-; Перед
- 89 Электроусилитель руля
- 90 Снятие боковой панели; Возьмитесь за заднюю часть панели около заднего крыла.
- 91 Снятие подножки; Выверните шесть винтов; Винт Torx
- 92 Шины; ленными шинами, приводит к ухудшению управляемости машины, что,в; тектора; Не отпускайте гайки со шплинтом. Обратитесь к дилеру
- 93 вращение колеса происходило в направлении, указанном стрел-; Незатянутые колесные гайки могут привести к откреплению; Спецификация по затяжке колесных гаек; Регулярно проверяйте затяжку колесных гаек.; Тип гайки; Удлиненная гайка
- 94 Воздушный фильтр
- 95 Вентиляция картера/Шланг; Клапан вентиляции расположен на шланге между двигателем и воз-; Эксплуатация транспортного средства без клапана венти-
- 96 Замена предохранителя
- 97 Регулировка ближнего
- 98 Фары; Слабое освещение может привести к потере контроля или аварии. Во; Фары/Замена ламп в габаритных огнях
- 99 Замена передних поворотни-
- 100 Использование не рекомендованных типов свечей зажига-; Проверка свечей зажигания; Горячая выпускная система и двигатель могут вызвать; Состояние свечи; Новые свечи зажигания
- 101 Нормальные свечи зажигания
- 102 Затопленное транспортное средство
- 103 Пламегаситель; Пренебрежение рекомендациями в данном разделе может привести к
- 104 и воздуховоды при замене ремня.
- 106 ипонижающей передач; Условие
- 107 Батарея; новке батареи всегда подсоединяйте черный кабель последним.
- 108 лен обслуживаемый аккумулятор.; Если электролит попал на транспортное средство, немед-
- 109 Аккумуляторные газы могут накапливаться при неправильной
- 110 Возможно потребуется подогнуть провода АКБ вниз, так чтобы; Электролит батареи (обслуживаемая батарея)
- 111 При перегреве аккумулятор может взорваться, нанеся
- 112 Проверьте состояние аккумулятора до и через 1-2 часа после окон-; Состояние
- 113 Регулировка развала и угла
- 114 Корпус дросселя/Холостой ход
- 115 Струя воды под высоким давлением может повредить; Рекомендации по мойке
- 116 Полировка; Рекомендации по полировке
- 117 Удаление коррозии
- 118 Не запускайте двигатель во время хранения, чтобы не раз-; Наружная очистка
- 119 Уровни эксплуатационных жидкостей
- 120 Осмотр и смазка; Аксессуары
- 121 Транспортировка; Зад
- 122 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; Износ приводного ремня; Возможная
- 123 Двигатель не проворачивается
- 124 Детонация в двигателе
- 125 Двигатель глохнет или не выдает мощность; Возможная причина
- 126 ПРОДУКЦИЯ POLARIS; Артикул Описание; Масло двигателя
- 127 СПЕЦИФИКАЦИИ; SPORTSMAN FOREST 570 EFI/EPS
- 128 Настройки вариатора; *Модели с EBS не требуют регулировки пружины/кулачка
- 129 ГАРАНТИЯ; Ограниченная гарантия; правилами международного региона.; Регистрация; обратитесь к дилеру. ГАРАНТИЯ ПОДДЕРЖИВАЕТСЯ ТОЛЬКО В ТОМ СЛУ-; НАСТОЯЩАЯ; используемых для коммерческих целей.
- 130 Смазки и жидкости
- 131 Порядок получения гарантийного обслуживания; обладающему правом сервисного обслуживания.
- 132 ВЫВОЗИМАЯ ТЕХНИКА; ПРИ ОТСУТСТВИИ СПЕЦИАЛЬНЫХ ТРЕБОВАНИЙ ЗАКОНА ГАРАНТИЯ НЕ
- 133 ЖУРНАЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ; своевременно выполненном техническом обслуживании.
