94
vbs2 009 -012 -001
ТИПОВОЙ ВАРИАНТ

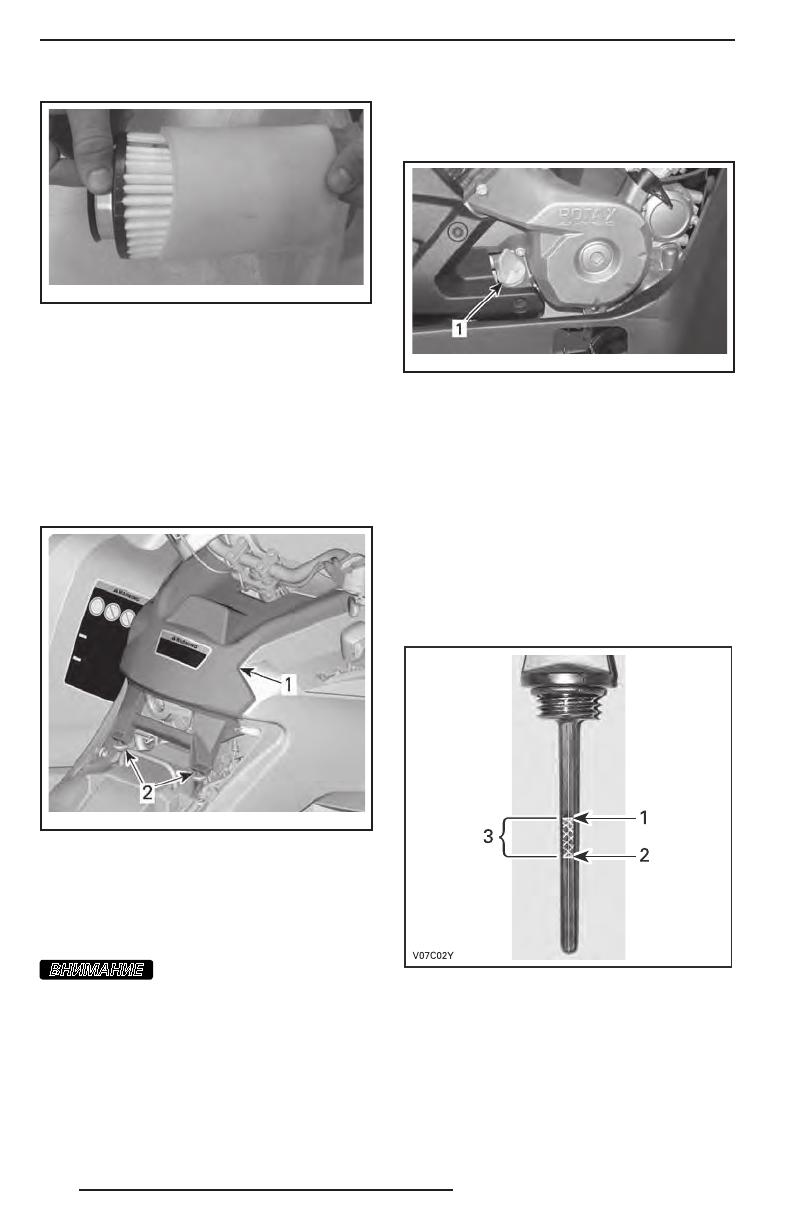

Установка воздушного фильтра
Установка производится в порядке, об-
ратном снятию. Обратите внимание
на следующее:
Совместите передние выступы консоли
с пазами, а затем подайте консоль вперед.
Затем совместите и вставьте штифты
в уплотнительные кольца.
vm o20 14-0 07- 001 _a
ТИПОВОЙ ВАРИАНТ
1. Консоль
2. Штифты и уплотнительные кольца
Моторное масло
Уровень моторного масла
ВНИМАНИЕ
Постоянно контролируй-
те и, при необходимости, пополняйте
запас масла в системе смазки двига-
теля. Не переливайте моторное мас-
ло. Недостаток масла в двигателе/ко-
робке передач может привести к се-
рьёзному повреждению деталей дви-
гателя/коробки передач. Вытирайте
потеки масла.
ПРИМЕЧАНИЕ:
Во время проверки
уровня масла, осмотрите моторный от-
сек на наличие утечек.
vm o20 06-0 07- 013 _a
ПРАВАЯ СТОРОНА ДВИГАТЕЛЯ
1. Щуп
Установите мотовездеход на ровной го-
ризонтальной площадке, выключите дви-
гатель и дайте ему остыть. Проверьте
уровень масла:
1. Выверните, извлеките и протрите щуп.
2. Установите щуп на место и полностью
заверните его.
3. Извлеките щуп и проверьте уровень
масла. Уровень масла должен распо-
лагаться около верхней метки.
ТИПОВОЙ ВАРИАНТ
1. Полный
2. Необходимо долить
3. Рабочий диапазон
Для долива масла необходимо вынуть
щуп. Вставьте воронку в трубку щупа.
Долейте немного масла и вновь проверь-
те его уровень.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
