107

vm o20 13-0 09- 029 _a

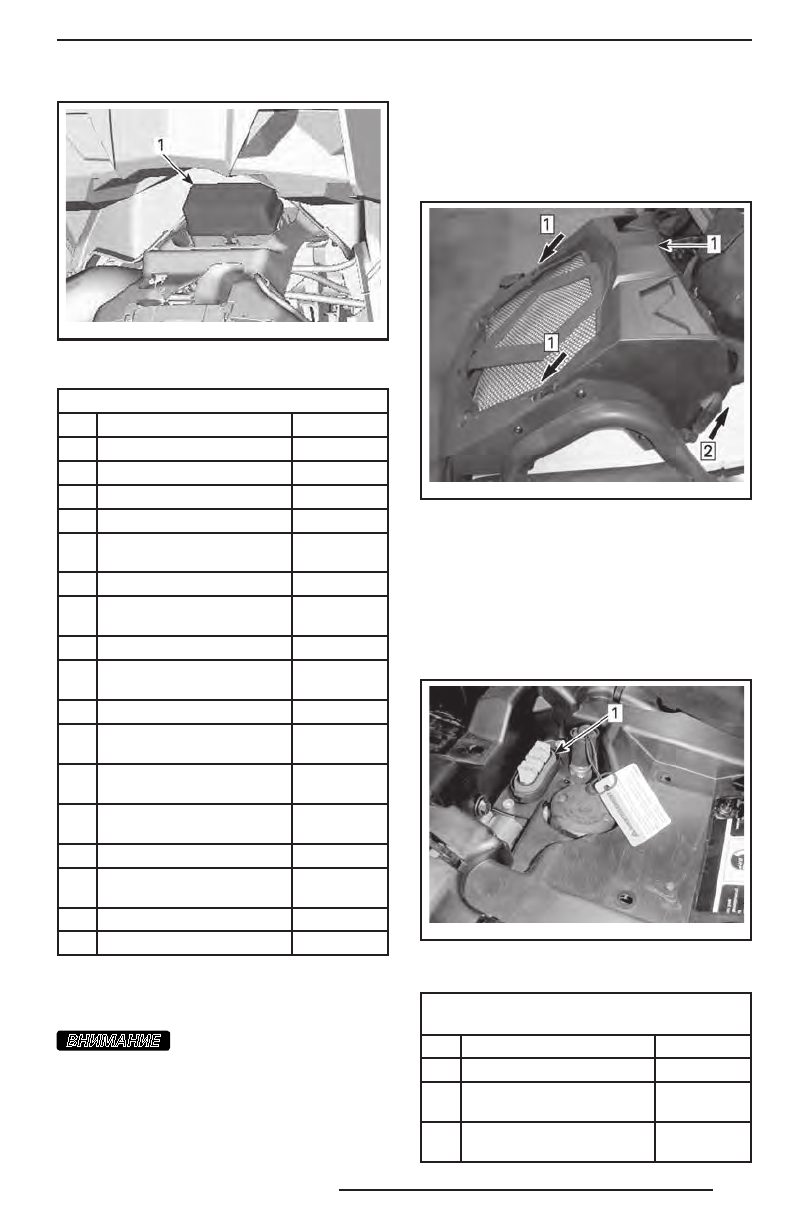

ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей

ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ

№

НАЗНАЧЕНИЕ

НОМИНАЛ

R1 Реле вентилятора

—

R2 Главное реле

—

R3 Реле доп. оборудования

—

R4 Реле топливных насосов

—

R5 Реле приборов осве-

щения

—

R8 Реле стоп-сигналов

—

F4 Информационный

центр/реле

10 A

F5 Форсунки/зажигание

5 A

F6 Блок управления двига-

телем (ECM)

5 A

F7 Лебёдка, 2WD/4WD

5 A

F8 Замок зажигания/реле

стартера

5 A

F9 Выносной вентилятор

системы охлаждения

25 A

F10 Органы управления (Ев-

ропа)/часы

5 A

F11 Световые приборы

30 A

F12 Электрическая розетка

(пост. ток)

15 A

F14 ACC2

15 A

F15 Топливный насос

5 A

ПРИМЕЧАНИЕ:

 Расположение предо-

хранителей указано на обратной сторо-

не крышки блока предохранителей.

ВНИМАНИЕ

Не допускается разме-

щение каких-либо предметов в перед-

нем сервисном отсеке.

1.  Установите на место крышку перед-

него блока предохранителей и опору

информационного центра.

2.  Установите крышку радиатора в по-

рядке, обратном снятию. Вставляйте

фиксаторы в пазы, пока они не защёл-

кнуться, а затем зафиксируйте боко-

вые защёлки.

vm o20 13-0 09- 020 _a

Шаг 1: Вставьте фиксаторы крышки радиатора
Шаг 2: Зафиксируйте боковые защёлки
1. Крышка радиатора

Расположение заднего блока

предохранителей

Задний  блок  предохранителей  распо-

лагается в задней части мотовездехода

около аккумуляторной батареи.

vm o20 13-0 07- 018 _b

ТИПОВОЙ ВАРИАНТ
1. Задний блок предохранителей

ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ

В ЗАДНЕЙ ЧАСТИ МОТОВЕЗДЕХОДА

№

НАЗНАЧЕНИЕ

НОМИНАЛ

F1

Главный

30 A

F2

Вентилятор/дополни-

тельное оборудование

40 A

F3

Усилитель рулевого

управления (DPS)

40 A

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
