109

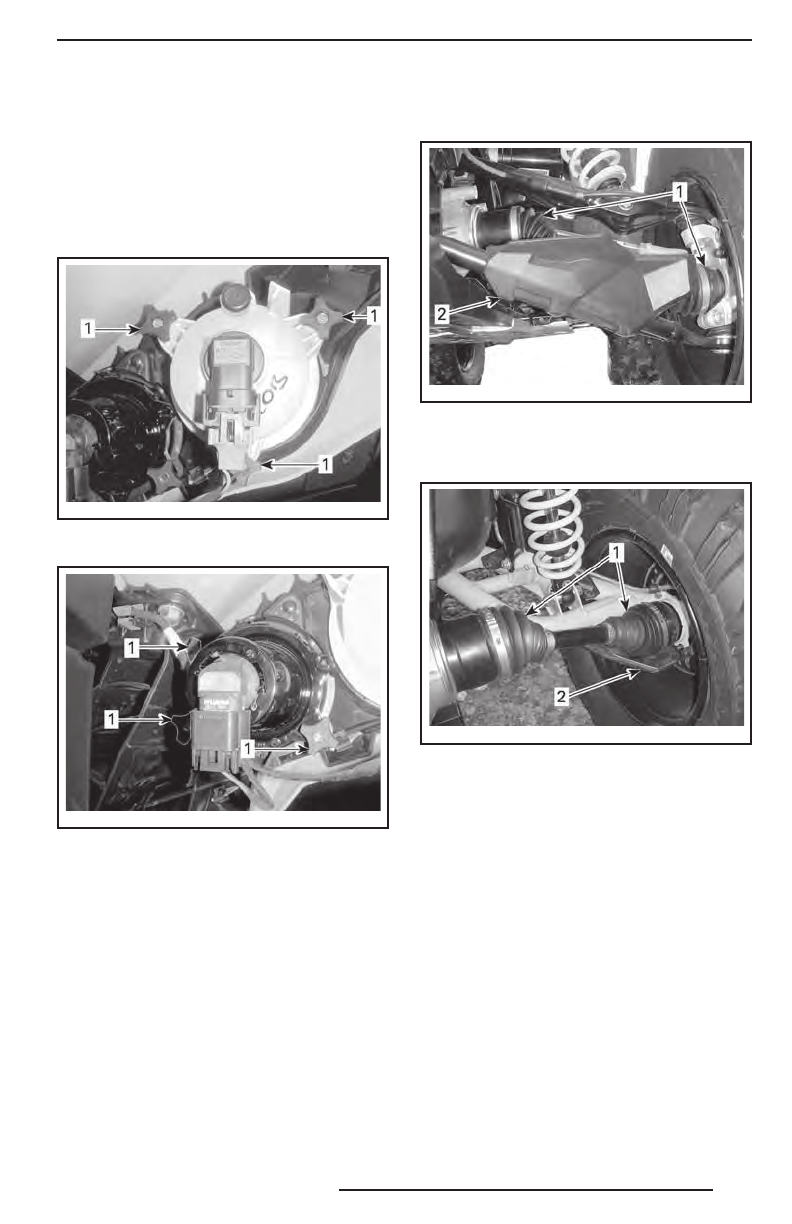

Регулировка головной
оптики
Вращением рукояток отрегулируйте на-
правление светового пучка фары в соот-
ветствии с вашими предпочтениями.
ПРИМЕЧАНИЕ:
Обе фары должны быть
отрегулированы одинаковым образом.
vm o20 12-0 12- 059 _b
РЕГУЛИРОВКА БЛИЖНЕГО СВЕТА
1. Регулировочные рукоятки
vm o20 12-0 12- 060 _a
РЕГУЛИРОВКА ДАЛЬНЕГО СВЕТА
1. Регулировочные рукоятки
Чехлы и кожухи шарниров
приводных валов
Проверка состояния чехлов
и кожухов шарниров приводных
валов
Проверьте состояние чехлов и кожухов
шарниров приводных валов.
Убедитесь в отсутствии повреждений
и потёртостей на кожухе около вала.
Проверьте чехлы шарниров приводных
валов на наличие трещин, потёртостей
и следов утечки смазки на чехлах.
При необходимости отремонтируйте или
замените повреждённые детали.
vm o20 12-0 15- 003 _a
ТИПОВОЙ ВАРИАНТ — ПЕРЕДНЯЯ СТОРОНА
МОТОВЕЗДЕХОДА
1. Чехлы приводных валов
2. Кожух приводного вала
vm o20 12-0 15- 002 _a
ТИПОВОЙ ВАРИАНТ — ЗАДНЯЯ СТОРОНА
МОТОВЕЗДЕХОДА
1. Чехлы приводных валов
2. Кожух приводного вала
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
