62

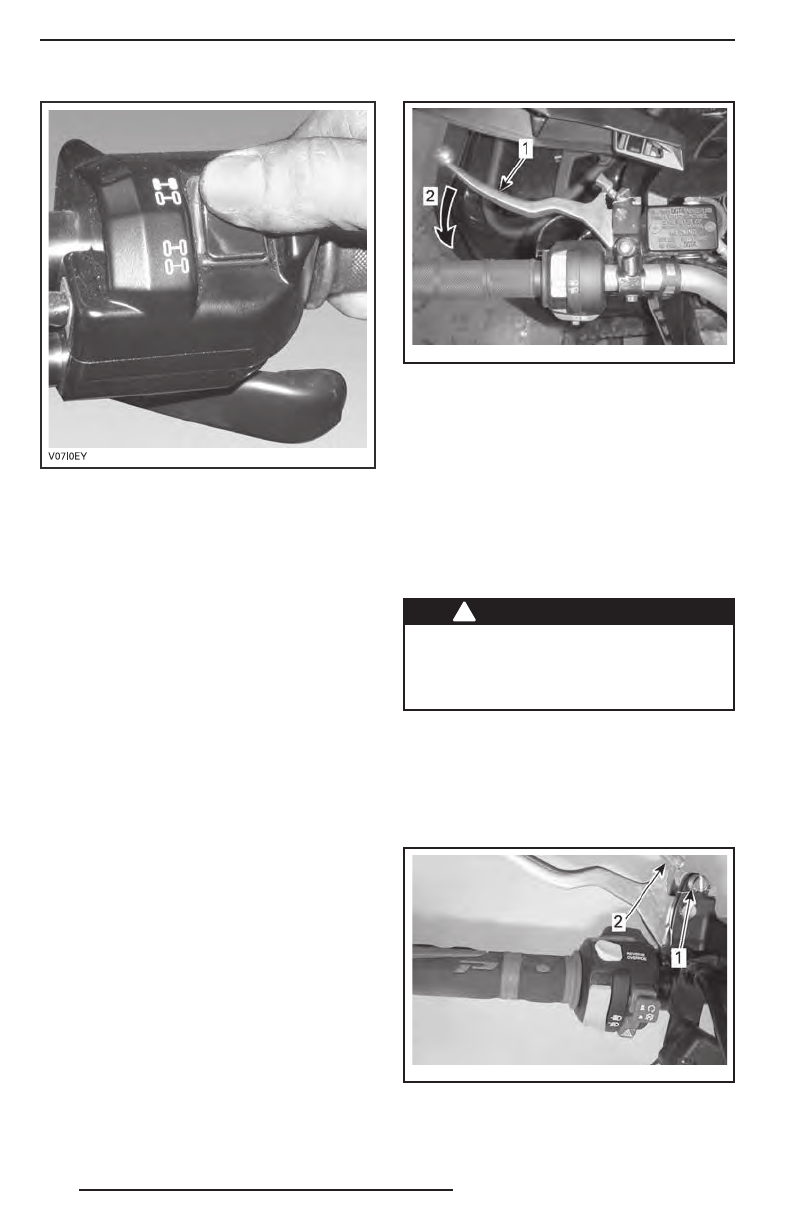

РЕЖИМ 2WD
В положении селектора 2WD мотовез-
деход все время работает с приводом
на два колеса.
3) Левый рычаг тормоза
Нажатие на левый рычаг тормоза приво-
дит в действие передние и задний тор-
мозные механизмы.
При отпускании рычаг тормоза должен
автоматически возвращаться в исходное
положение.
Эффективность торможения пропорци-
ональна силе нажатия на рычаг.
ПРИМЕЧАНИЕ:
Как и у любой другой
колёсной машины, центр тяжести мото-
вездехода при торможении стремится
сместиться вперёд. Чтобы обеспечить
большую эффективность работы тормо-
зов, тормозная система перераспреде-
ляет усилие, обеспечивая больший тор-
мозной эффект спереди. Что отражается
на управляемости мотовездехода. При-
мите это во внимание во время тормо-
жения.
vm o20 12-0 05- 006 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза
4) Стояночный тормоз
Фиксатор рычага стояночного тормоза
располагается на левой стороне руля.
При включении стояночного тормоза
блокируются все колеса, что позволяет
обеспечить неподвижность мотовезде-
хода во время стоянки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если Вы не пользуетесь мотовез-
деходом, задействуйте стояночный
тормоз и установите рычаг переклю-
чения передач в положение «PARK».
Чтобы привести в действие стояноч-
ный тормоз:
Нажмите на рычаг тормо-
за и, удерживая его, пальцем сдвинь-
те замок — рычаг остаётся прижатым.
В этом положении рычага включены все
тормоза.
vm o20 12-0 06- 002 _c
ТИПОВОЙ ВАРИАНТ
1. Замок рычага тормоза
2. Нажать, чтобы задействовать стояночный тормоз
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
