100

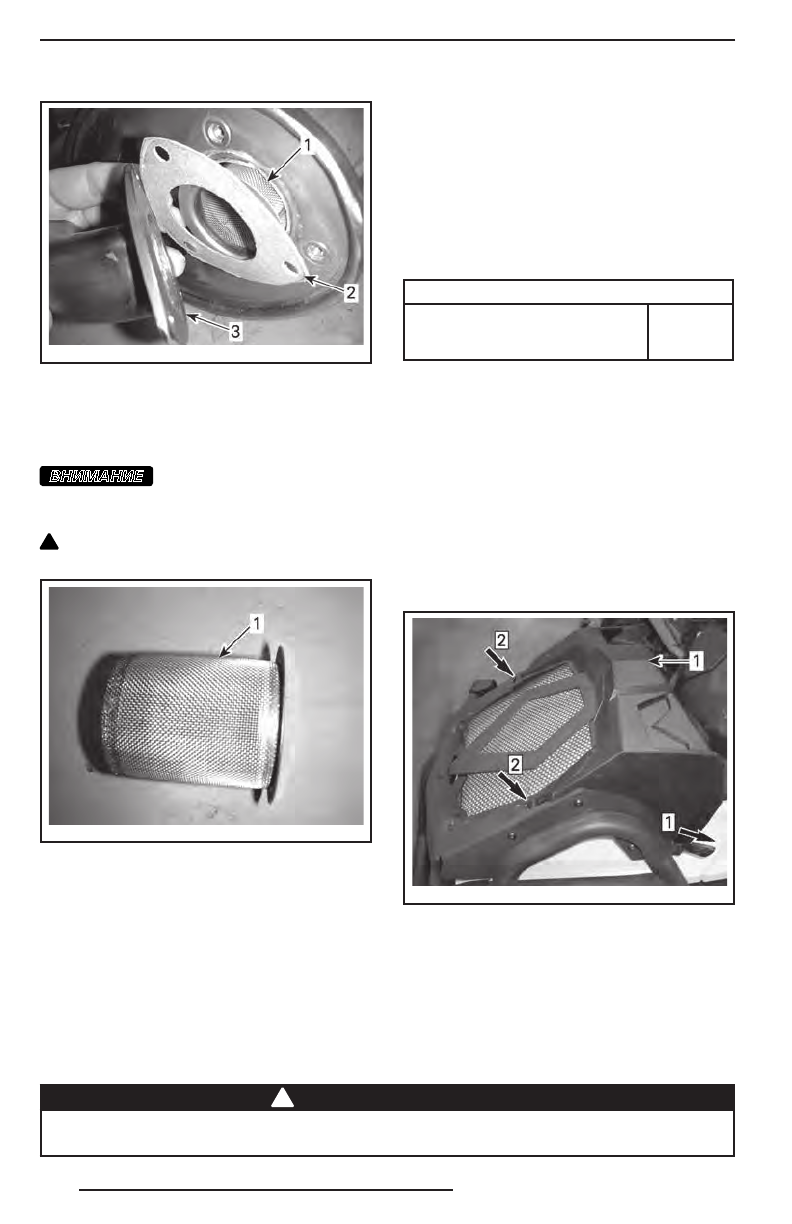

tmo2011-001-041_a
ТИПОВОЙ ВАРИАНТ
1. Искрогаситель
2. Уплотнительная прокладка
3. Выхлопная труба
Щёткой очистите искрогаситель от нагара.
ВНИМАНИЕ
Пользуйтесь мягкой щёт-
кой и действуйте осторожно, чтобы
не повредить сетку искрогасителя.
!
ОСТОРОЖНО Надевайте средства
защиты органов зрения и перчатки.
tmo2011-001-043_a
1. Очистите искрогаситель
Проверьте сетку искрогасителя на нали-
чие повреждений. Замените при необ-
ходимости.
ПРИМЕЧАНИЕ:
Замена сетчатого фильт-
ра искрогасителя требуется только при
обнаружении повреждений.
Осмотрите камеру искрогасителя в глу-
шителе. При необходимости удалите лю-
бые загрязнения.
Установите новую прокладку, выхлопную
трубу и новые винты крепления.
Установите на место кожух глушителя —
используйте новые крепёжные винты.
Затяните указанным моментом.
МОМЕНТ ЗАТЯЖКИ,
Н•м
Винты крепления выхлоп-
ной трубы и винты крепления
крышки
11 ± 1
Воздушный фильтр
вариатора
Снятие воздушного фильтра
вариатора
1. Чтобы получить доступ к воздушно-
му фильтру вариатора, снимите крыш-
ку радиатора.
2. Освободите защёлки с обеих сторон
крышки, нажмите на два фиксатора
и снимите крышку.
vm o20 13-0 09- 018 _a
Шаг 1: Освободите защёлки
Шаг 2: Нажмите на фиксаторы
1. Крышка радиатора
3. Вывернув три винта и нажав на фик-
саторы, снимите воздушный фильтр
вариатора.
При чтении настоящего Руководства необходимо помнить:
!
ПРЕДОСТЕРЕЖЕНИЕ
Информирует о потенциально опасных ситуациях, которые могут стать при-
чиной получения серьёзной травмы или привести к летальному исходу.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
