64
R: Задний ход
Когда рычаг переключения передач нахо-
дится в этом положении, мотовездеход
может двигаться задним ходом.
ПРИМЕЧАНИЕ:
При движении задним
ходом частота вращения коленчатого
вала двигателя ограничена, таким обра-
зом ограничивается и скорость движе-
ния мотовездехода назад.
!
ПРЕДОСТЕРЕЖЕНИЕ
При спуске задним ходом в резуль-
тате действия силы тяжести, ско-
рость движения мотовездехода мо-
жет превышать установленное огра-
ничение.
N: Нейтраль
При включении нейтрали, передача кру-
тящего момента через коробку передач
не осуществляется.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если Вы не пользуетесь мотовез-
деходом, переводите рычаг пере-
ключения передач в положение «P»
(стоянка). Если рычаг переключе-
ния передач установлен в положе-
ние N (нейтраль), возможно движе-
ние мотовездехода.
Н: Повышающая передача
(движение вперед)
При нахождении рычага переключения
передач в этом положении включает-
ся повышающая передача. Это самое
обычное положение во время движения.
На этой передаче мотовездеход может
развить максимальную скорость.
L: Понижающая передача
(движение вперед)
При нахождении рычага переключения
передач в этом положении включается
понижающая передача. Мотовездеход
движется медленно, но на колеса пере-
даётся максимальный крутящий момент.
ВНИМАНИЕ
При буксировке прице-
па, перевозке тяжёлых грузов, штур-
ме препятствий, а также на подъёме
или спуске включайте понижающую
передачу.
6) Многофункциональный
переключатель
Многофункциональный переключатель
располагается на левой стороне руля.
Органы управления, расположенные
на многофункциональном переключателе:
vm o20 12-0 14- 021 _a

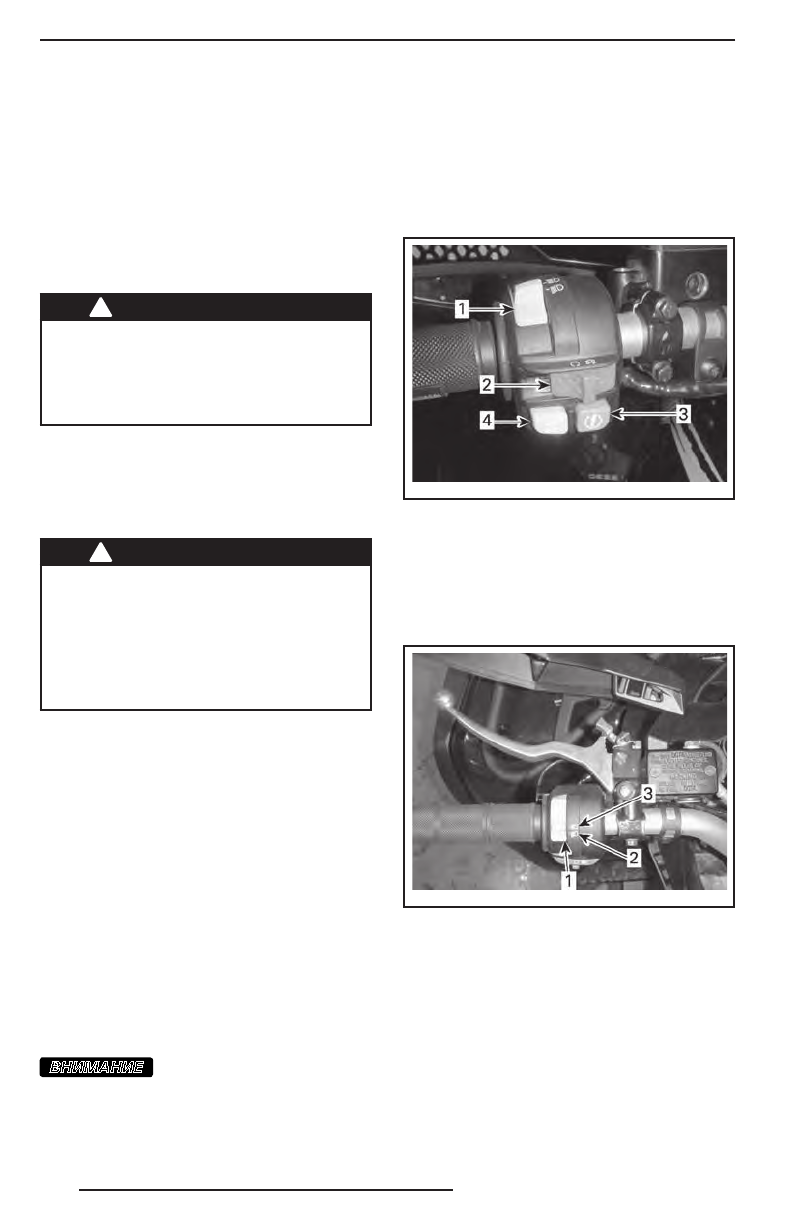

ТИПОВОЙ ВАРИАНТ — МНОГОФУНКЦИОНАЛЬ
НЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Переключатель света фар
2. Выключатель двигателя
3. Кнопка запуска двигателя
4. Кнопка OVERRIDE/DPS
Переключатель света фар
vm o20 12-0 05- 003 _a
ФУНКЦИИ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР
1. Переключатель света фар
2. Ближний свет и задний фонарь
3. Дальний свет и задний фонарь
ПРИМЕЧАНИЕ:
Для выключения фар пе-
реведите ключ зажигания в положение
«ON» (вкл. без света).
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
