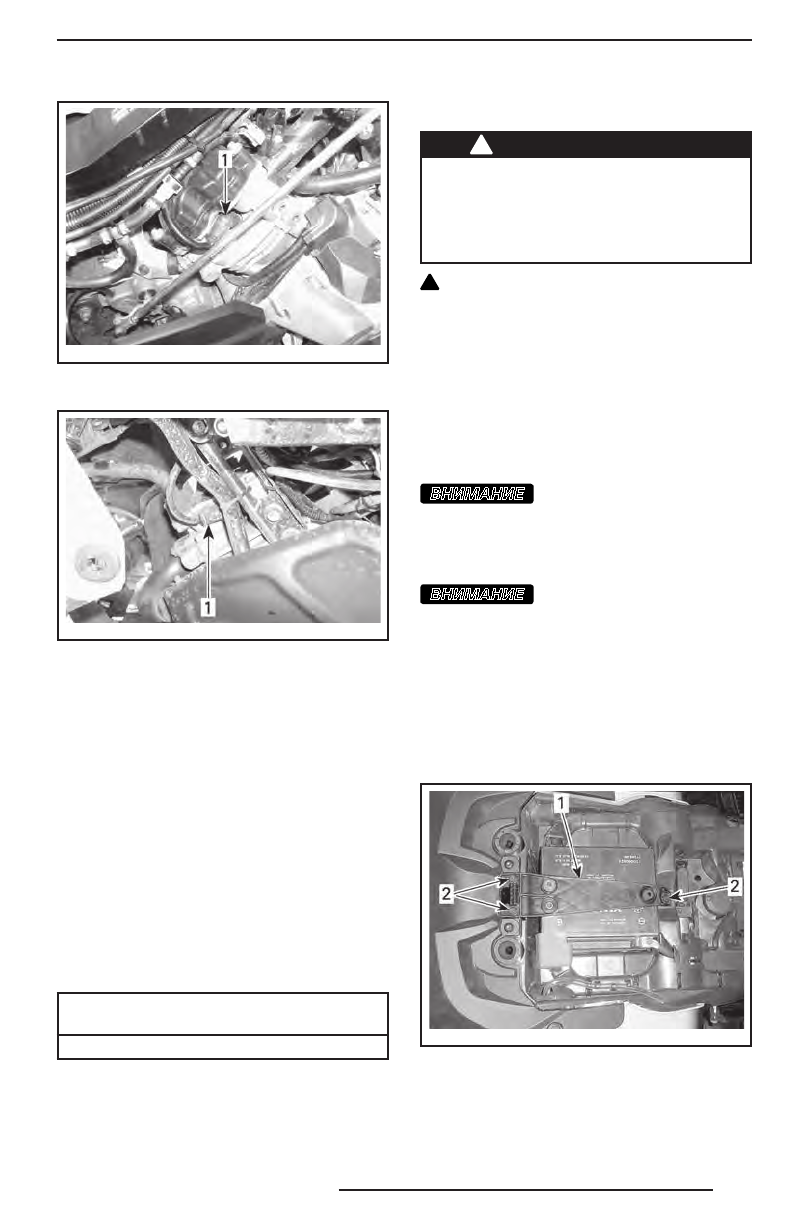

105
vm o20 06-0 07- 029 _a
ПРАВАЯ СТОРОНА — ЗАДНИЙ ЦИЛИНДР
1. Свеча зажигания
vm o20 06-0 07- 030 _a
ЛЕВАЯ СТОРОНА — ПЕРЕДНИЙ ЦИЛИНДР
1. Свеча зажигания
Установка свечи зажигания
Перед установкой свечи зажигания ещё
раз проверьте, хорошо ли очищены кон-
тактные поверхности от грязи и нагара.
С помощью щупов для регулирования
зазоров отрегулируйте искровой зазор,
который должен быть равен 0,6–0,7 мм.
Нанесите небольшое количество про-
тивозадирной смазки на медной осно-
ве на резьбовую часть свечи зажигания.
Вверните свечу зажигания рукой, затем
подтяните её динамометрическим тор-
цевым ключом.
МОМЕНТ ЗАТЯЖКИ
СВЕЧИ ЗАЖИГАНИЯ,
Н•м
20 ± 2,4
Аккумуляторная батарея
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед ремонтом или обслуживани-
ем компонентов электрооборудова-
ния поверните ключ зажигания в по-
ложение «OFF» (выкл.) (если не ука-
зан иной порядок действий).
!
ОСТОРОЖНО Не заряжайте акку-
муляторную батарею на борту мото-
вездехода.
На этих моделях мотовездеходов ис-
пользуются аккумуляторные батареи
VRLA (свинцово-кислотные батареи
с клапанным регулированием). Аккуму-
ляторы этого типа — необслуживаемые,
долив дистиллированной воды в процес-
се эксплуатации не требуется.
ВНИМАНИЕ
Никогда не снимайте
герметичную крышку аккумуляторной
батареи.
Снятие аккумуляторной батареи
ВНИМАНИЕ
Всегда сначала отклю-
чайте ЧЁРНЫЙ (–) провод.
Сначала отсоедините ЧЁРНЫЙ провод
(–) от вывода батареи, а затем — КРАС-
НЫЙ (+).
Выверните крепёжные винты и сними-
те держатель аккумуляторной батареи,
а затем снимите аккумуляторную бата-
рею с рамы.
vm o20 12-0 12- 031 _a
1. Держатель аккумуляторной батареи
2. Винты крепления
