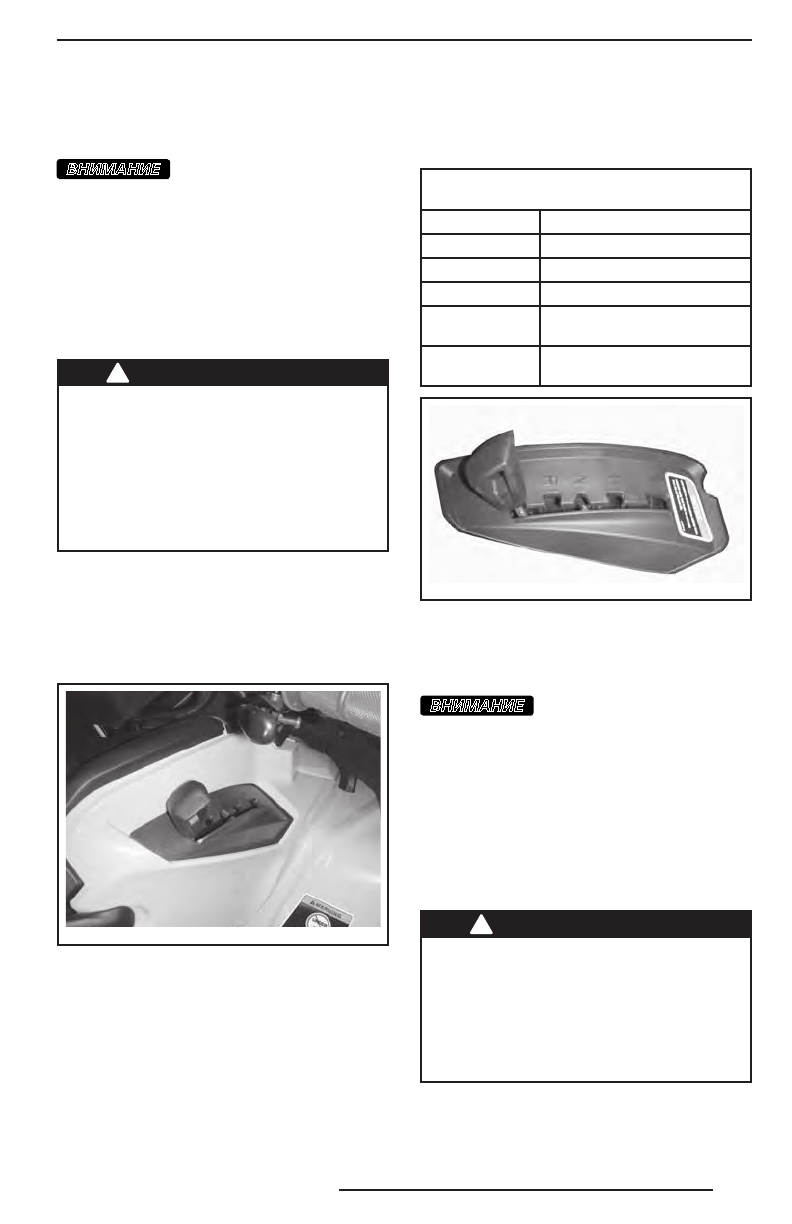

63
ПРИМЕЧАНИЕ:
Положение замка рыча-
га тормоза может быть отрегулировано
в нескольких позициях.
ВНИМАНИЕ
Убедитесь, что когда сто-
яночный тормоз задействован, мото-
вездеход надёжно удерживается
на месте.
Выключение стояночного тормоза:
Нажмите рычаг тормоза. Замок должен
автоматически вернуться в исходное по-
ложение. Рычаг тормоза также должен
возвращаться в исходное положение.
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убедитесь,
что стояночный тормоз полностью
отключён. Если стояночный тормоз
остаётся задействованным во вре-
мя движения, возможно поврежде-
ние тормозной системы, снижение
эффективности тормозов и/или воз-
горание.
5) Рычаг переключения
передач
Рычаг переключения передач располага-
ется на правой стороне мотовездехода
рядом с рулевой колонкой.
vm o20 12-0 12- 010
РАСПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕ
РЕДАЧ
Рычаг используется для переключения
передач.
Рычаг переключения передач может за-
нимать одно из 5 фиксированных поло-
жений:
ПОЛОЖЕНИЯ РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПОЛОЖЕНИЕ
ПЕРЕДАЧА
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
(движение вперед)
L
Понижающая передача
(движение вперед)
vm o20 12-0 12- 036
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Прежде чем включить передачу, необхо-
димо остановить мотовездеход и приве-
сти в действие тормоза.
ВНИМАНИЕ
Конструкцией коробки
передач не предусмотрена возмож-
ность переключения передач во вре-
мя движения.
Р: Стоянка
При нахождении рычага переключе-
ния передач в положении «P» (стоянка)
трансмиссия блокируется, что позволяет
предотвратить движение мотовездехода.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если Вы не пользуетесь мотовезде-
ходом, переводите рычаг переклю-
чения передач в положение «P» (сто-
янка). Если рычаг переключения пе-
редач не установлен в положение
«P» (стоянка), возможно движение
мотовездехода.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
