106
Чистка аккумуляторной батареи
Для чистки корпуса и выводов аккумуля-
торной батареи пользуйтесь раствором
пищевой соды в воде.
Очистите клеммы проводов и выводы ак-
кумуляторной батареи от следов окисле-
ния проволочной щёткой.
Установка аккумуляторной батареи
Установите аккумуляторную батарею
на мотовездеход.
ВНИМАНИЕ
Всегда сначала подсое-
диняйте КРАСНЫЙ (+) провод.
Предохранители
!
ОСТОРОЖНО Перед ремонтом или
обслуживанием компонентов электро-
оборудования поверните ключ зажига-
ния в положение «OFF» (выкл.) (если
не указан иной порядок действий).

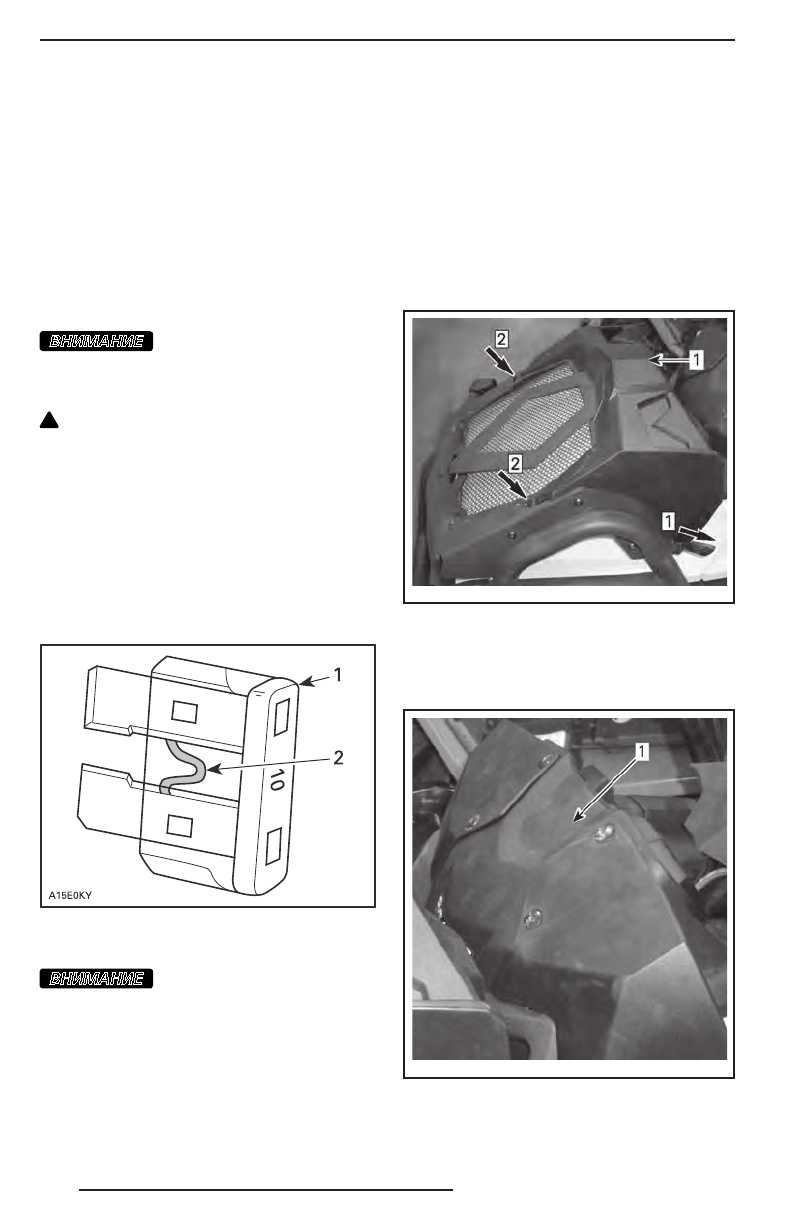

Осмотр предохранителей
Проверьте целостность нити.
Если нить перегорела, замените повреж-
дённый предохранитель, для определения
номинала предохранителя см. табл. ниже.
ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
ВНИМАНИЕ
Не пользуйтесь предо-
хранителями, рассчитанными на боль-
ший ток (большего номинала) — это
может привести к серьёзным повреж-
дениям.
Расположение переднего блока
предохранителей
Чтобы получить доступ к переднему
блоку предохранителей, расположенно-
му между радиатором и передней консо-
лью, снимите крышку радиатора, а затем
опору информационного центра:
1. Освободите защёлки с обеих сторон
крышки радиатора, нажмите на два
фиксатора и снимите крышку.
vm o20 13-0 09- 018 _a
Шаг 1: Освободите защёлки
Шаг 2: Нажмите на фиксаторы
1. Крышка радиатора
2. Осторожно отделите и снимите опору
информационного центра.
vm o20 13-0 09- 012 _a
1. Опора информационного центра
Снимите крышку с переднего блока пре-
дохранителей.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
