89
vm o20 12-0 12- 014 _b
ТИПОВОЙ ВАРИАНТ

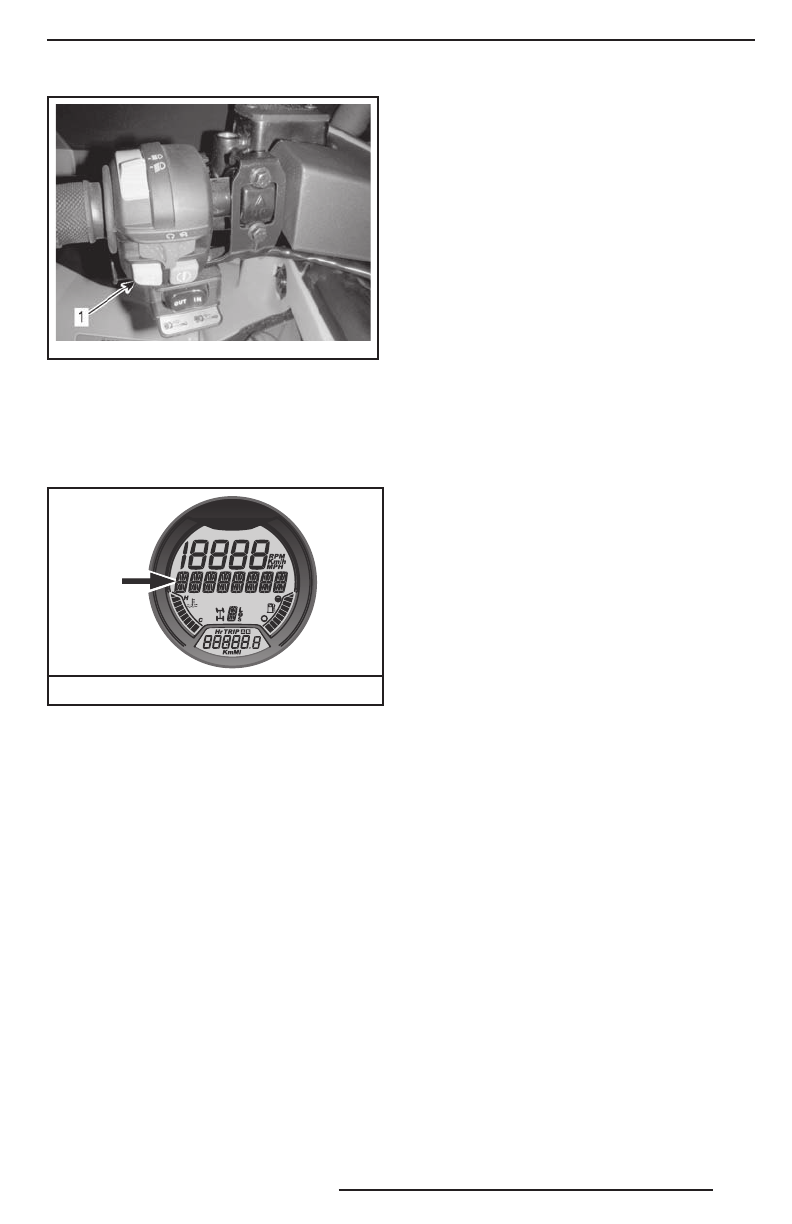

1. Кнопка изменения режимов работы усилите -
ля рулевого управления ( DPS )
2. Те к у щ и е н а с т р о й к и о т о б р а з я т с я
на дисплее многофункционального
информационного центра.
ОТОБРАЖЕНИЕ РЕЖИМОВ DPS
Изменение режимов работы усилителя
рулевого управления.
1. На ж мите и удерж ив айте в течение
2 сек унд кнопк у
DPS
, чтобы перейти
к следующей настройке.
2. Отпустите кнопк у
DPS
.
3. Повторяйте приведённые выше шаги,
пока не будет выбрана необходимая
настройка.
ПРИМЕЧАНИЕ :
Если рыч аг перек лю -
чения перед ач находится в положение
REVERSE
или многофункциональный
и н ф о р м а ц и о н н ы й ц е н т р н а х о д и т с я
в режиме изменения настроек задней
подвески с пневмоподкачкой (ACS ), из-
менение режима работы усилителя ру-
левого управления ( DPS ) невозможно.
НАСТРОЙК А МОТОВЕЗДЕХОД А
Содержание
