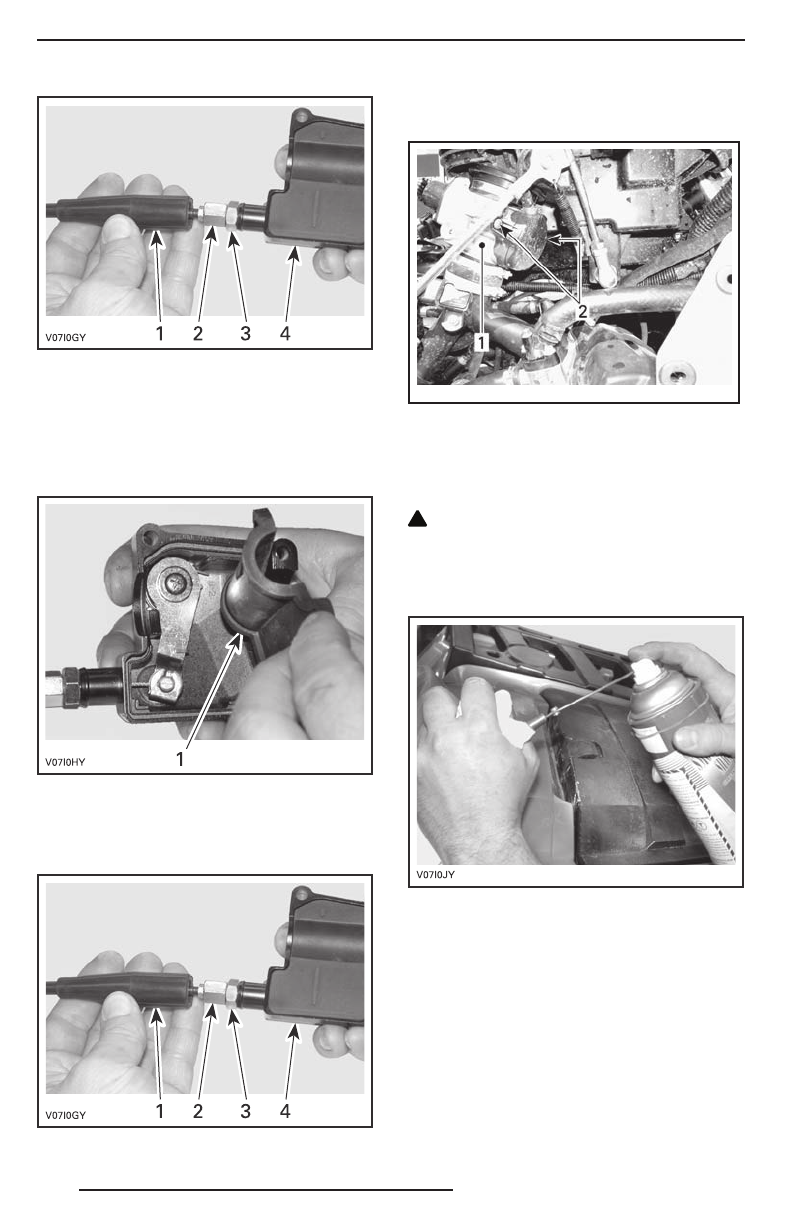

110
1. Чехол троса
2. Рег улировочная муфта троса
3. Контргайка
4. Кож у х рычага д россельной заслонки
Выверните регулировочную муфт у, что -
бы ослабить натяжение троса.
Уд алите вну тренний чехол кож у ха.
1. Вну тренний чехол
Уд алите трос из кож у ха рычага.
ПРИМЕЧАНИЕ :
Выведите конец троса
из разреза скобы.
С н и м и т е б о к о в у ю к р ы ш к у к о р п у с а
дроссельной заслонки.
vm o20 06-0 07- 032 _a
1. Корпус д россельной заслонки
2. Винты боковой крышки
Вставьте носик маслёнки в торец рег у-
лировочной муфты троса дроссельной
заслонки.
!
ОСТОРОЖНО Вс егд а ис поль зуйте
с редства защиты кожи и глаз. Хими-
ч е с кие п ре параты мог у т с тать п р и -
ч и н о й р а з д р а же н и я кож и и т р а в м
органов з ре ни я.
ТИПОВОЙ ВАРИАНТ
П РИ М ЕЧ А Н И Е :
О б е р н и т е в е т о ш ь ю
р е г ул и р о в о ч н у ю м у ф т у т р о с а д р о с -
селя во избежание попад ания на него
смазки.
Вводите смазк у, пока она не пройдёт
через весь трос.
Установите и отрег улируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала
видна рег улировочная муфта троса.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
Содержание
