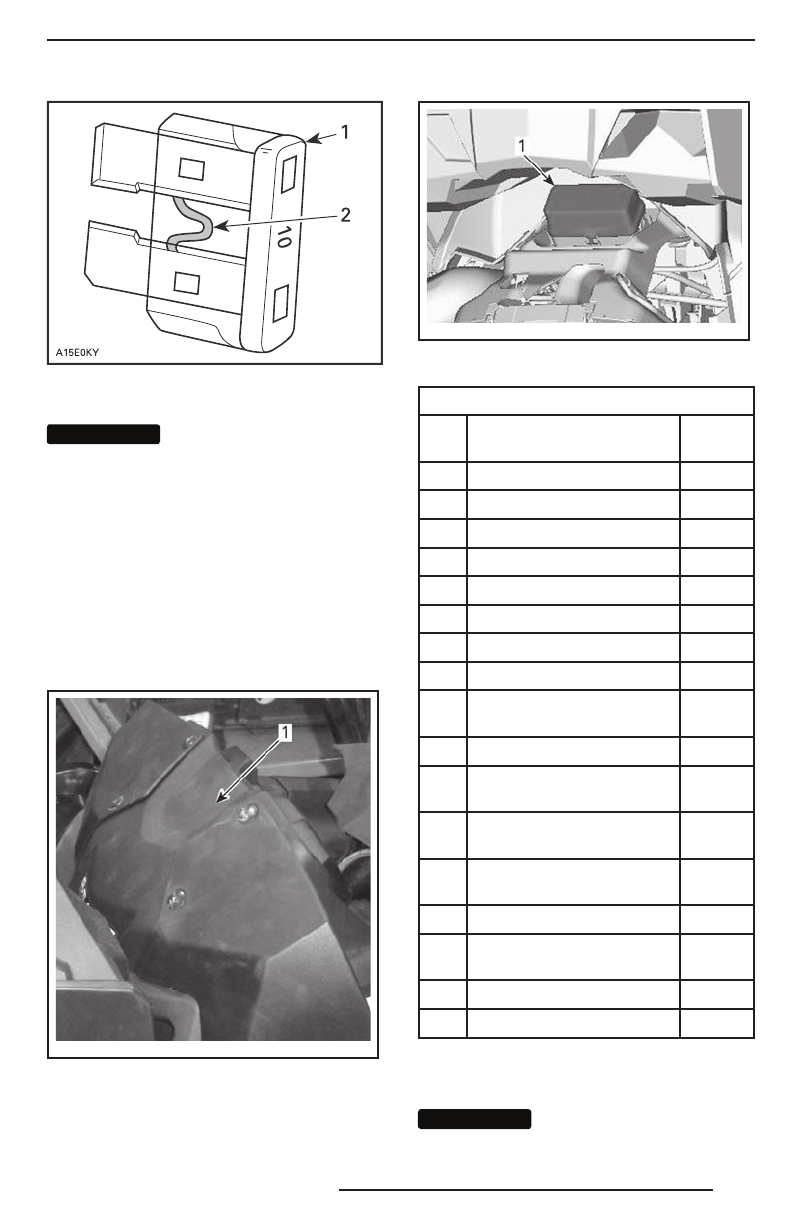

113
ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
ВНИМАНИЕ
ВНИМАНИЕ
Не поль зуйте с ь пре до -
х р а н и т е л я м и , р а с с ч и т а н н ы м и
на больший ток ( больше го номина -
ла ) — это может приве с ти к с е рьёз -
н ы м п о в р еж д е н и я м.
Расположение переднего блока
предохранителей
Что б ы пол у чит ь д о с т у п к пер ед нем у
блоку предохранителей, расположенно -
му меж ду радиатором и передней кон -
солью, осторожно освободите и сними-
те опору информационного центра.
vm o20 13-0 09- 012 _a
1. Опора информационного центра
Сн и м и те к р ы ш к у с п е р е д н е го бл о к а
предохранителей.
vm o20 13-0 09- 029 _a
ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИ-
НАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3
Реле доп. оборудования
—
R4
Реле топливных насосов
—
R5
Реле приборов освещения
—
R8
Реле стоп-сигналов
—
F4
Световые приборы/часы
10 A
F5
Форсунки/зажигание
5 A
F6
Блок управления двигате-
лем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
5 A
F8
Замок зажигания/реле
стартера
5 A
F9
Выносной вентилятор
системы охлаждения
25 A
F10
Органы управления для
Европейского рынка
5 A
F11
Световые приборы
30 A
F12
Электрическая розетка
(пост. ток)
15 A
F14
ACC2
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ :
Расположение предо -
хранителей указано на обратной сто -
роне крышки блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допус каетс я раз ме -
щ е ни е как и х-ли бо п ре д м ето в в п е -
ре д не м с е р в и с ном отс е ке.
