ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
704 902 779 A

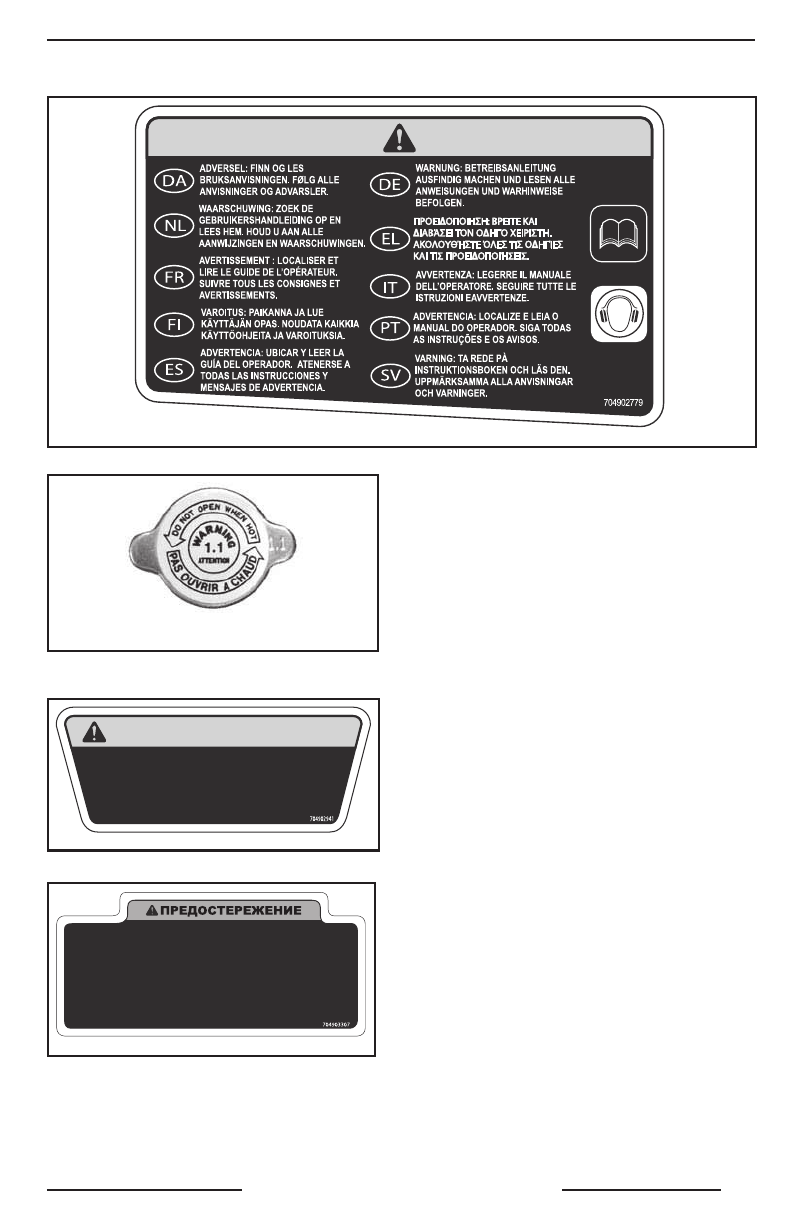

ТАБЛИЧК А 10 Д ЛЯ МОТОВЕЗДЕХОДОВ РЕА ЛИЗУЕМЫХ ЗА ПРЕДЕЛАМИ К АНА ДЫ И США
v
m
o20 10-0 10- 100 _a
НЕ ОТКРЫВАТЬ, ПОКА ДВИГАТЕЛЬ ГОРЯЧИЙ
ТАБЛИЧК А 11 — РАСПОЛАГАЕТСЯ НА КРЫШКЕ
РА ДИАТОРА
704 902 941
ПРЕДОСТЕРЕЖЕНИЕ
Необходимо привыкнуть к управлению данным мотовездеходом;
его эксплуатационные характеристики могут превосходить
характеристики других мотовездеходов, которыми Вы,
возможно, управляли ранее.
Этот мощный мотовездеход предназначен только для
внедорожного использования. Неподготовленный водитель
может недооценить опасность и быть удивлен
специфическими режимами работы данного
мотовездехода в различных условиях.
ТАБЛИЧК А 12
704903307
В целях снижения опасности получения серьёзных травм, прежде чем при-
ступить к эксплуатации мотовездехода, необходимо:
• Установить вещевой ящик на место.
• Убедиться, что вещевой ящик надёжно закреплён.
УСТАНОВКА ВЕЩЕВОГО ЯЩИКА
Откройте крышку вещевого ящика и поверните рукоятку в положение «UNLOCK».
Совместите и вставьте элементы системы крепления вещевого ящика в отвер-
стия системы «LINQ».
Поверните рукоятку в положение «LOCK». Закройте крышку и убедитесь, что
вещевой ящик надёжно закреплён.
ТАБЛИЧК А 13 — РАСПОЛАГАЕТСЯ ПОД ВЕЩЕ-
ВЫМ ЯЩИКОМ
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
