58

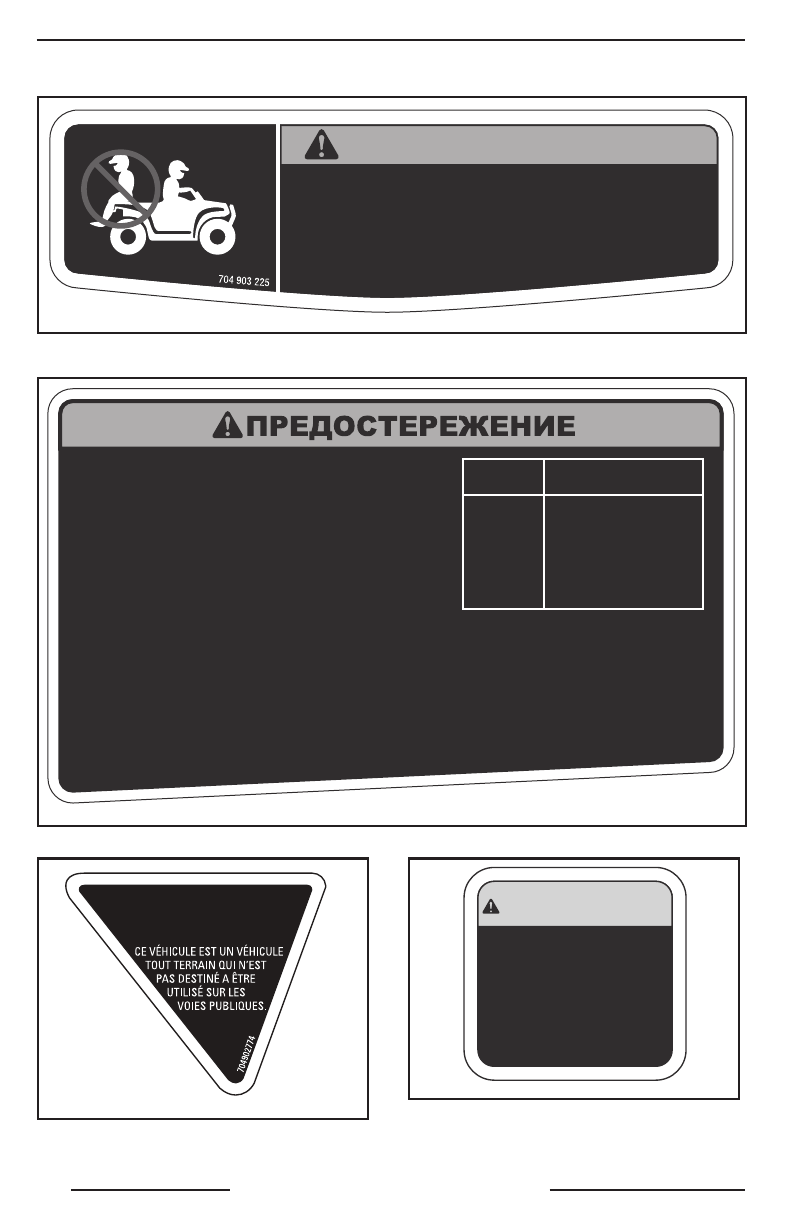

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
704 903 225
ПРЕДОСТЕРЕЖЕНИЕ
• Перевозка пассажира ЗАПРЕЩЕНА.
• МАКСИМАЛЬНАЯ НАГРУЗКА НА ЗАДНЮЮ БАГАЖНУЮ
ПЛОЩАДКУ: 90 кг равномерно распределенного груза
(с учетом вертикальной нагрузки на тягово-сцепное
устройство, если оно установлено).
ТАБЛИЧК А 6 — ПЕРЕДНЕЕ И ЗА ДНЕЕ КРЫЛЬЯ (ЗНАЧЕНИЯ ПРИВЕДЕНЫ В РАЗДЕЛЕ «ТЕХНИЧЕСКИЕ
Х АРАК ТЕРИСТИКИ»)
vm o2013-0
09-
033 en
Несоответствующее давление воздуха в шинах или пере-
грузка могут привести к потере контроля над мотовездехо-
дом, что, в свою очередь, станет причиной получения СЕ-
РЬЁЗНЫХ ТРАВМ или ГИБЕЛИ.
ПОДДЕРЖИВАЙТЕ
ПОДДЕРЖИВАЙТЕ
рекомендуемое давление воздуха в ши-
нах. При перевозке груза доводите давление в шинах до мак-
симального указанного значения.
НЕ ДОПУСКАЙТЕ
НЕ ДОПУСКАЙТЕ
падения давления воздуха в шинах ниже
минимально допустимого значения — это может привести к
сходу шины с колёсного диска.
НЕ ПРЕВЫШАЙТЕ
НЕ ПРЕВЫШАЙТЕ
допустимую грузоподъёмность мотовез-
дехода (XXX кг), включая вес водителя, груза, дополнитель-
ного оборудования и нагрузку на тягово-сцепное устройство.
ГРУЗОПОДЪЁМНОСТЬ МОТОВЕЗДЕХОДА и БУКСИРОВКА ПРИЦЕПА
• Перевозка груза или буксировка прицепа могут оказывать отрицательное воздействие на устойчи-
вость и управляемость мотовездехода.
• При перевозке груза или буксировке прицепа:
– снижайте скорость движения;
– оставляйте больше места для торможения;
– избегайте движения по гористой и пересечённой местности.
НАГРУЗКА
ДАВЛЕНИЕ ВОЗДУХА В
«ХОЛОДНЫХ» ШИНАХ
ДО XXX кг
ПЕРЕДНИЕ
МАКС. ХХ,Х кПа
МИН. ХХ,Х кПа
ЗАДНИЕ
МАКС. ХХ,Х кПа
МИН. ХХ,Х кПа
ТАБЛИЧК А 7 (ЗНАЧЕНИЯ ПРИВЕДЕНЫ В РАЗДЕЛЕ «ТЕХНИЧЕСКИЕ Х АРАК ТЕРИСТИКИ»)
704 902 774
ДАННОЕ ТРАНСПОРТНОЕ СРЕДСТВО ЯВ-
ЛЯЕТСЯ ВНЕДОРОЖНЫМ И НЕ ПРЕДНАЗ-
НАЧЕНО ДЛЯ ДВИЖЕНИЯ ПО ДОРОГАМ
ОБЩЕГО ПОЛЬЗОВАНИЯ.
ТАБЛИЧК А 8
704902777
704 902 777 A
ПРЕДОСТЕРЕЖЕНИЕ
Не использовать для буксировки. Так-
же не допускается использовать для
буксировки задний багажник.
Возможно опрокидывание мотовезде-
хода.
Для буксировки используйте только сцеп-
ное устройство или буксировочный крюк.
ТАБЛИЧК А 9
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
