105

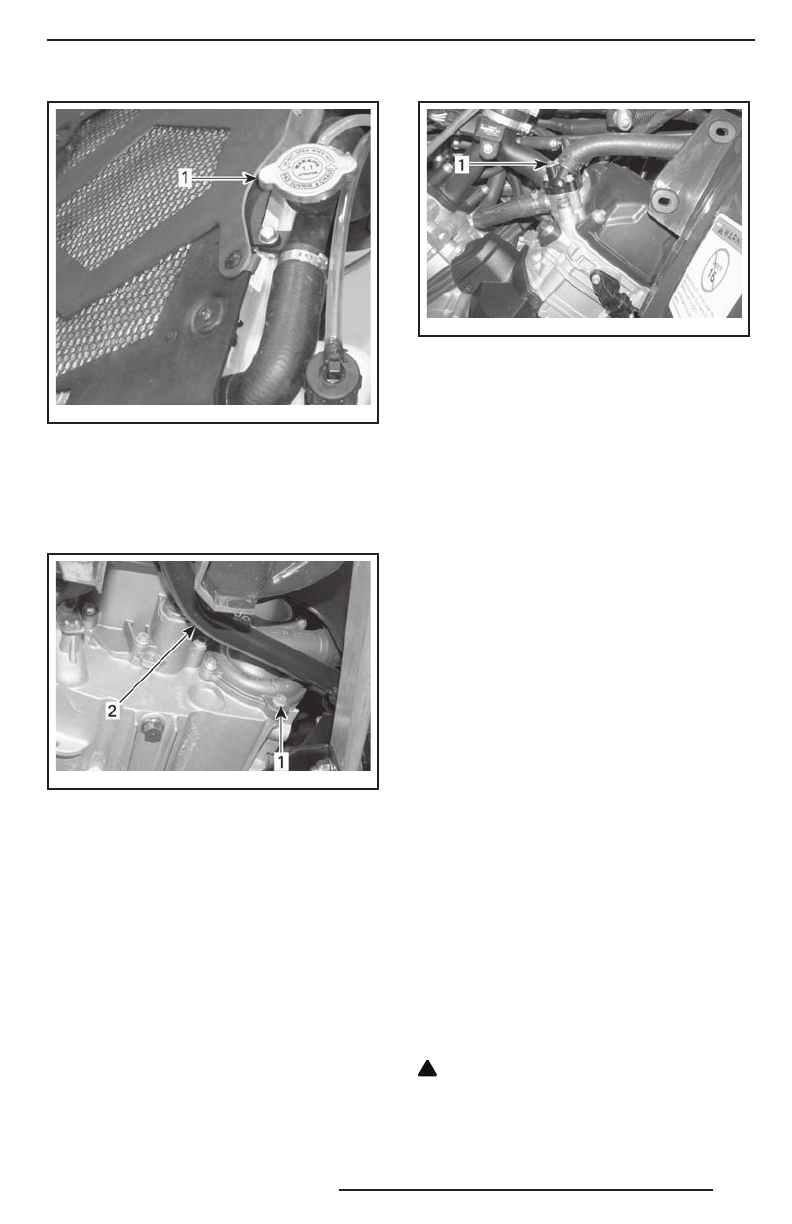

vm o20 13-0 09- 006 _a
ТИПОВОЙ ВАРИАНТ
1. Крышка радиатора
Отверните пробк у сливного отверстия,
р а с п ол оже н н о го н а н а с о с е с и с те м ы
ох ла ж дения, и слейте ох ла ж д ающую
жидкость в под ход ящую ёмкость.
vm o20 06-0 07- 021 _a
1. Пробка сливного отверстия
2. Педаль тормоза
П Р И М Е Ч А Н И Е :
Н е в ы в о р а ч и в а й т е
пробк у сливного отверстия полностью.
Снимите правую боковую панель.
Вы в ер ни те с ливн о й вин т из в ерх ней
части корпуса термостата.
ПРИМЕЧАНИЕ :
Чтобы получить дост уп
к винт у д ля удаления возду ха, снимите
возду ховод фильтра вариатора.
vm o20 06-0 07- 022 _a
1. Винт отверстия д ля удаления возду ха
Полностью слейте жидкость из системы.
Вверните сливную пробк у.
Заливайте жидкость в ра диатор, пока
она не польётся из отверстия в корпусе
термостата.
Ус тановите на мес то винт от вер с тия
д ля уд аления возду ха.
Долейте жидкость в радиатор.
Проверьте и, при необходимости, до -
в е д и те д о н о р м ы у р о в е н ь ж и д ко с т и
в расширительном бачке.
Запустите двигатель и д айте ему пора -
ботать на холостом ходу, не закрывая
к рышк у р а д и ато р а. При нео бход имо -
сти мед ленно долейте ох ла ж д ающую
жидкость.
Подож дите, пока двигатель прогреется
до рабочей температ уры.
Два -три раза на жмите на рычаг д рос -
сельной заслонки. Если требуется, до -
лейте ох лаж д ающую жидкость.
Установите крышк у радиатора в после -
довательности, обратной снятию.
Проверьте все соединения на отсу тст-
вие у течек, а так же проверьте уровень
ох л а ж д а ю щ е й ж и д ко с т и в р а с ш и р и -
тельном бачке.
Искрогаситель
Проверка состояния и чистка
искрогасителя
!
О С Т О Р ОЖ Н О П р е ж д е ч е м п р и -
с т у п и т ь к о с м о т р у и л и п р о в е р к е
с о с т о я н и е к о м п о н е н т о в с и с т е м ы
в ы п ус ка от работа в ш и х г аз о в, д ай -
те им ос тыть.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
