6 4

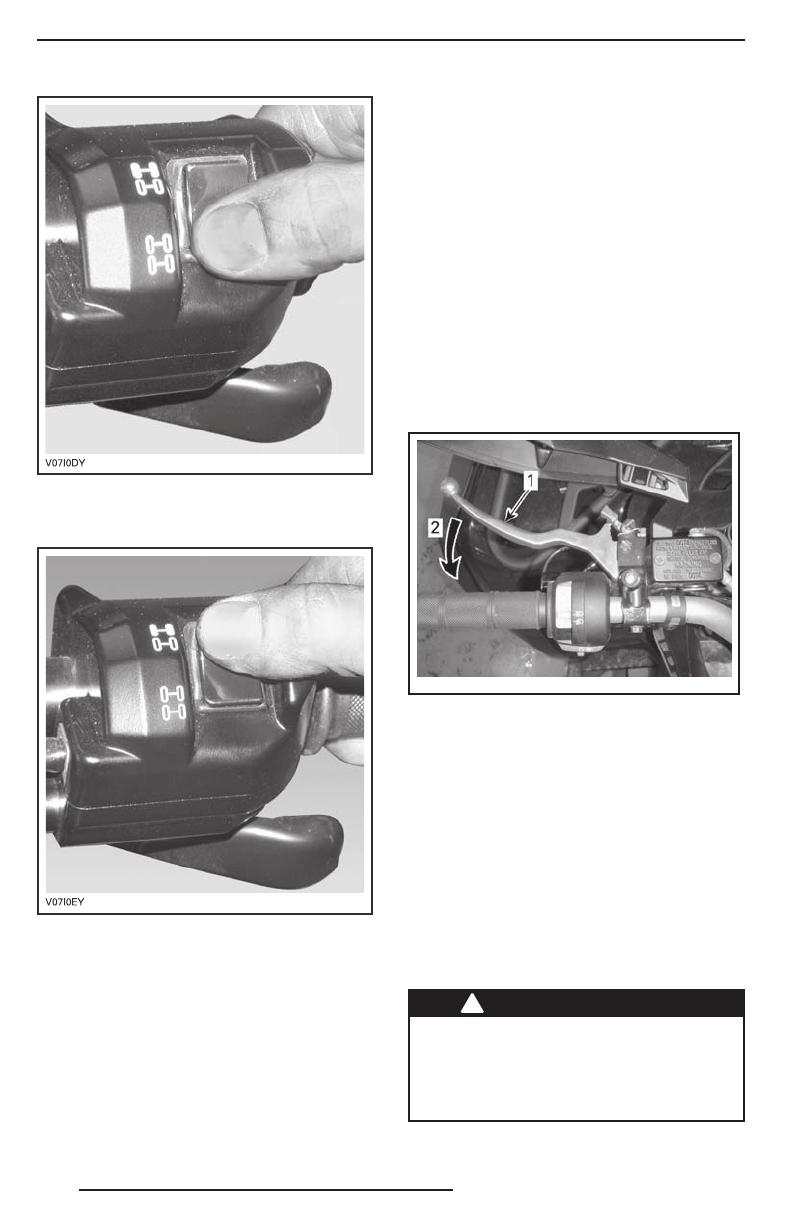

РЕ ЖИМ 4WD
Д ля отк лючения режима 4WD нажмите
на верхнюю часть селек тора 2WD.
РЕ ЖИМ 2WD
В положении селек тора 2WD мотовез -
деход все время работает с приводом
на два колеса.
3) Левый рычаг тормоза
Нажатие на рычаг вк лючает передний
и задний тормоза.
При отпускании рычаг тормоза должен
автоматически возвращ аться в исход -
ное положение.
Эффек тивность торможения пропор -
циональна силе нажатия на рычаг.
ПРИМЕЧАНИЕ :
Как и у любой д ругой
колёсной машины, центр тяжести мото -
вездеход а при торможении стремится
сместиться вперёд. Чтобы обеспечить
большую эффек тивность работы тор -
мозов, тормозная система перераспре -
деляет усилие, обеспечивая больший
тормозной эффек т спереди. Что отра -
жается на управляемости мотовездехо -
д а. Примите это во внимание во время
торможения.
vm o20 12-0 05- 006 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Вк лючение тормоза
4) Стояночный тормоз
Рычаг стояночного тормоза располага -
ется на левой стороне руля.
Когда стояночный тормоз вк лючён, дви-
жение мотовездеход а полностью бло -
кировано. Стояночный тормоз можно
использовать д ля блокировки тормоза,
например, при выполнении К- образного
разворота, при транспортировке, или
когд а мотовездеход не используется.
!
ПРЕДОСТЕРЕЖЕНИЕ
Ес л и В ы н е п о л ь з уе те с ь м ото в е з -
д е хо д о м , з а д е й с т в у й т е с т о я н о ч -
н ы й т о р м о з и у с т а н о в и т е р ы ч а г
п е р е к л юч е н и я п е р е д ач в п ол оже -
ние «PARK ».
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
