67

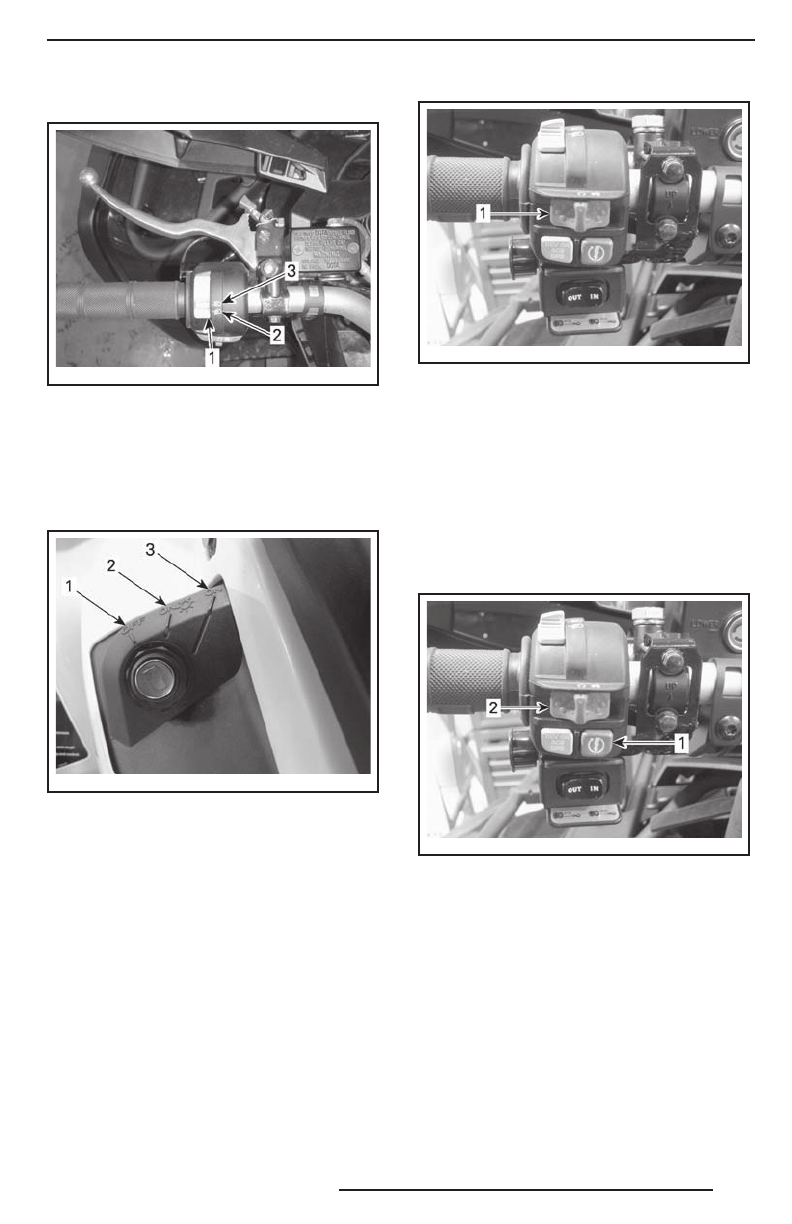

Переключатель света фар
vm o20 12-0 05- 003 _a
ФУНКЦИИ ПЕРЕК ЛЮЧАТЕЛЯ СВЕТА ФАР
1. Перек лючатель света фар
2. Ближний свет и задний фонарь
3. Дальний свет и задний фонарь
ПРИМЕЧАНИЕ :
Д ля вык лючения ф ар
переведите к люч зажигания в положе -
ние «ON» ( вк л. без света ).
vm o20 12-0 12- 013 _a
ПОЛОЖЕНИЯ ЗАМК А ЗА ЖИГАНИЯ
1. «OFF» ( вык л.)
2. Положение «ON with light» ( вк л. со светом )
3. Положение «ON» ( вк л. без света )
Выключатель двигателя
Вык лючатель можно использовать д ля
остановки двигателя в экстренной си -
т уации.
Д ля остановки двигателя полностью от-
пустите рычаг д россельной заслонки,
после чего воспользуйтесь вык лючате -
лем двигателя.
ПРИМЕЧАНИЕ :
Двигатель можно вы -
к л ю ч и т ь, п о в е р н у в к л ю ч з а ж и г а н и я
в положение «OFF», од нако мы р еко -
мендуем останавливать его с помощью
вык лючателя двигателя.
vm o20 12-0 05- 001 _a
ТИПОВОЙ ВАРИАНТ
1. Вык лючатель двигателя
Кнопка запуска двигателя
(START)
Чтобы запустить двигатель, установи -
те вык лючатель двигателя в положение
«RUN».
Нажмите и удерживайте кнопку «START».
Как только двигатель начнёт работать,
немедленно отпустите кнопку.
vm o20 12-0 05- 001 _b
ТИПОВОЙ ВАРИАНТ
1. Кнопка запуска двигателя
2. Вык лючатель двигателя
ПРИМЕЧАНИЕ :
Двигатель не запуска -
ется, если вык лючатель двигателя на -
ходится в положении «OFF» ( вык л.).
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
