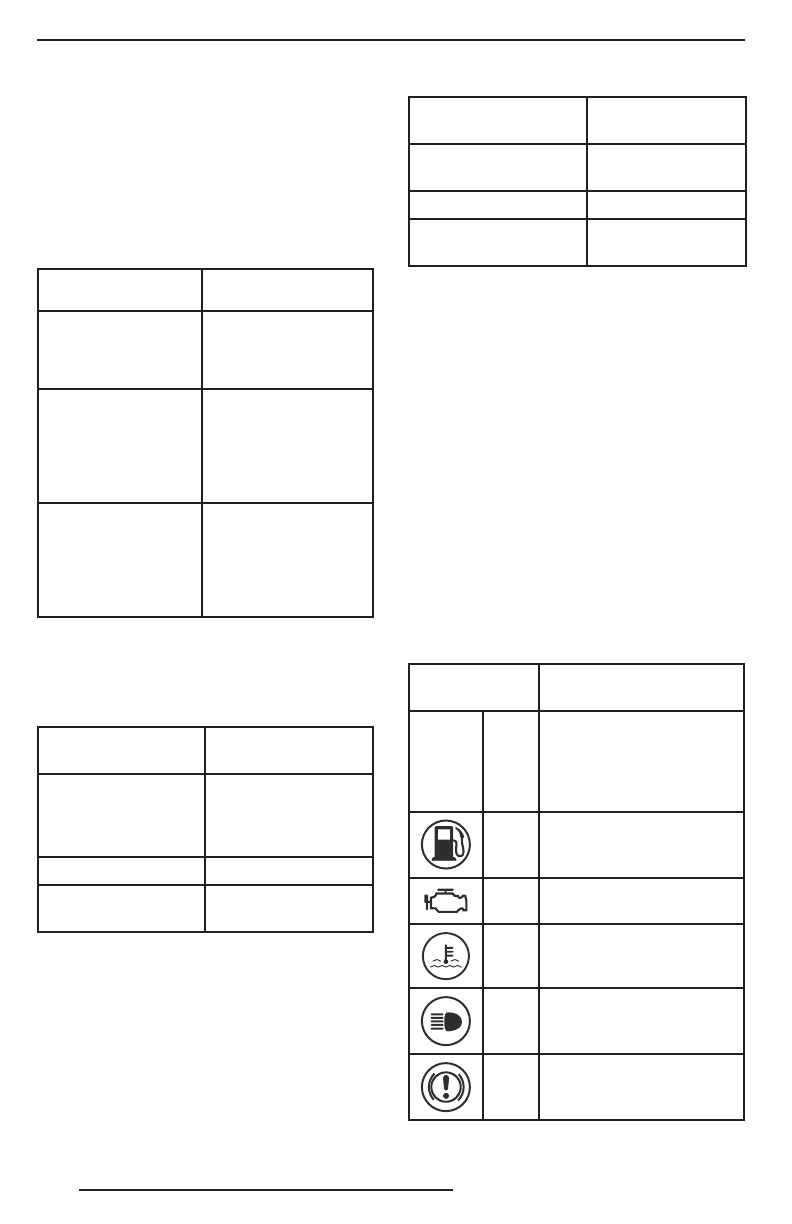

78
ИНФОРМАЦИОННЫЙ ЦЕНТР (АНА ЛОГО - ЦИФРОВОЙ )
1) Аналоговый спидометр
Отображает скорость движения мото -
вездеход а в км или милях в час.
2) Кнопка MODE (M)
На жатие кнопки MODE ( M ) приведёт
к п о с л е д о в а тел ь н о м у ото б р а же н и ю
функций основного цифрового дисп лея.
ПОСЛЕДОВАТЕЛЬ-
НОСТЬ ФУНКЦИЙ
ДЕЙСТВИЯ
Подвеска
с пневмоподкачкой
Для изменения
настроек (с 1 по 6)
нажимайте
кнопку ACS
Цифровой дисплей
мигает
Нажимайте SET (S),
чтобы выбрать необ-
ходимое значение,
а затем нажмите
MODE (M), чтобы
сохранить его
Многофункциональ-
ный дисплей мигает
Нажимайте SET (S),
чтобы выбрать не-
обходимое значение,
а затем нажмите
MODE (M), чтобы
сохранить его
3) Кнопка SET (S)
Нажатие кнопки SET (S) приведёт к по -
следовательному отображению функций
дополнительного цифрового дисплея.
ПОСЛЕДОВАТЕЛЬ-
НОСТЬ ФУНКЦИЙ
ОТОБРАЖАЕМАЯ
ИНФОРМАЦИЯ
Часы
XX:XX (формат
24:00 ) XX:XX A или
P (формат 12:00
AM/PM )
Одометр
XXXXX.X km или mi
Длина поездки —
счётчик А (TRIP А)
XXXXX.X km или mi
ПОСЛЕДОВАТЕЛЬ-
НОСТЬ ФУНКЦИЙ
ОТОБРАЖАЕМАЯ
ИНФОРМАЦИЯ
Длина поездки —
счётчик В (TRIP В)
XXXXX.X km или mi
Счётчик моточасов (Hr)
XXXXX.X
Продолжительность
поездки (HrTRIP)
XXXXX.X
Чтобы сбросить показания счёт чиков
п о ез д к и, н а ж ми те к н о пк у MODE ( M )
и удерживайте её в течение 3 сек унд.
4) Аналоговый тахометр (об/мин)
Отображает частот у вращения колен -
ч ато го в а л а д вигател я ( о б / мин ). Д л я
полу чения действительного значения
ч а с тот ы в р ащ ени я коленч ато го в а л а
двигателя необходимо показания при -
бора умножить на 1000.
5) Сигнальные лампы
Сигнальные лампы информируют води-
теля о различных условиях работы или
неисправностях.
Сигнальная лампа может вк лючать ся
как отдельно, так и в сочетании с д ру-
гими лампами.
СИГНАЛЬНАЯ
ЛАМПА (-Ы)
НАЗНАЧЕНИЕ
Все
сигн.
лампы
On
(вкл.)
Если ключ в замке зажи-
гания находится в поло-
жении «ON» и двигатель
не запущен, горят все
сигнальные лампы
On
(вкл.)
Низкий уровень топлива
On
(вкл.)
CHECK ENGINE
(проверь двигатель)
On
(вкл.)
Перегрев двигателя
On
(вкл.)
Включён дальний свет фар
On
(вкл.)
Во время движения тор-
моз нажат более 15 секунд
