96
Осмотрите радиатор и шланги на нали-
чие утечек или повреждений.
Осмотрите пластины радиатора. Они
должны быть очищены от грязи, пыли,
листьев и другого мусора, препятству-
ющего нормальной работе радиатора.
Если возможно, промойте радиатор
струёй воды из садового шланга.
!
ОСТОРОЖНО Не мойте горячий ра-
диатор вручную. Прежде чем присту-
пить к мойке радиатора, дайте ему
остыть.
ВНИМАНИЕ
Будьте осторожны в об-
ращении с пластинами радиатора.
Не пользуйтесь инструментами или
предметами, которые могут их повре-
дить. При мойке подавайте воду толь-
ко под низким давлением. Подача
воды под ВЫСОКИМ ДАВЛЕНИЕМ
не допускается.
Установите пластмассовую крышку ра-
диатора, бампер и крышку сервисного
отсека в последовательности обратной
снятию.
Охлаждающая жидкость
Проверка уровня охлаждающей
жидкости
!
ПРЕДОСТЕРЕЖЕНИЕ
Уровень охлаждающей жидкости
проверяется на холодном двигателе.
1. Установите мотовездеход на ровной
горизонтальной площадке.
2. Освободите крышку сервисного отсе-
ка, см. ниже.
ВНИМАНИЕ
Неверное выполнение
операции открывания крышки сервис-
ного отсека может стать причиной
её повреждения.

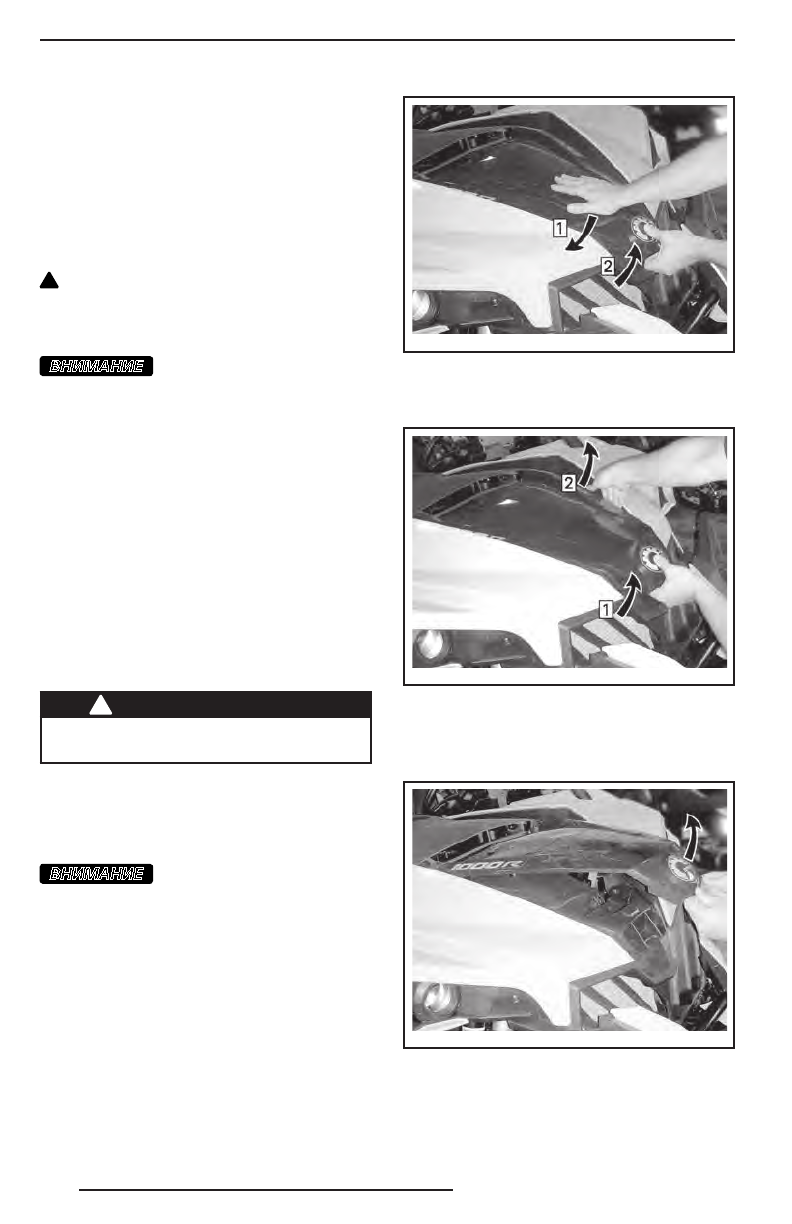

tbl2013 -00 9-04 0_a
Шаг 1: Нажмите крышку сервисного отсека вниз
и УДЕРЖИВАЙТЕ её
Шаг 2: Поднимите переднюю часть крышки сер-
висного отсека
tbl2013 -00 9-04 1_a
Шаг 1: Удерживайте переднюю часть крышки
сервисного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из втулки, а затем освободите фиксатор
на другой стороне
tbl2013 -00 9-04 2_a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШКУ
3. Снимите крышку радиатора.
