68
tbl2013 -00 9-04 6_b

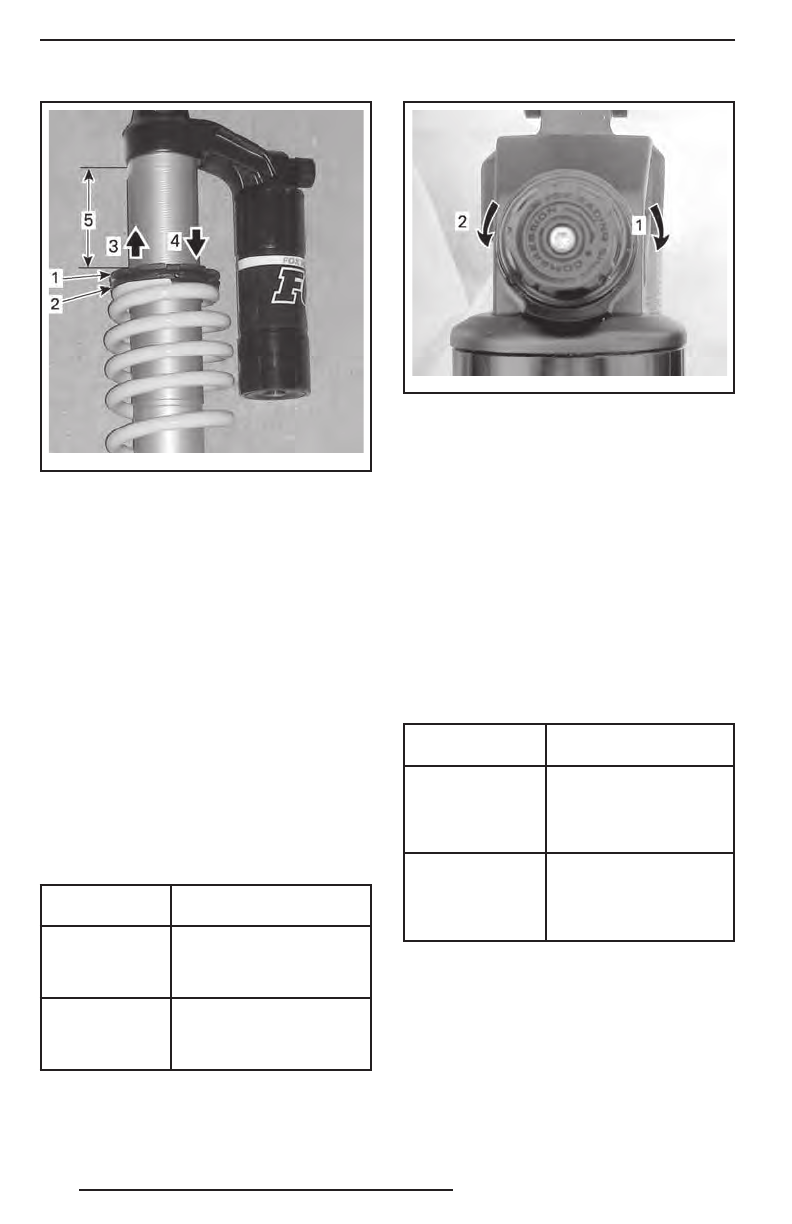

ТИПОВОЙ ВАРИАНТ
1. Отпустите верхнее стопорное кольцо
2. При необходимости поверните регулировоч-
ное кольцо
3. Чтобы уменьшить предварительное натяжение
4. Чтобы увеличить предварительное натяжение
5. Размеры для измерения
Ход амортизатора — степень
амортизации
Изменяйте регулировки на
одно
поло-
жение (щелчок) за один раз. Совершайте
пробные поездки в аналогичных услови-
ях. Последовательно и в полном объёме
выполните все регулировки до достиже-
ния желаемого результата.
Демпфирование хода сжатия
Базовая модель
Демпфирование хода сжатия определя-
ет реакцию амортизатора при сжатии
подвески.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ НА КРУП-
НЫХ НЕРОВНОСТЯХ
Увеличение
усилия
демпфирования
хода сжатия
Более жёсткий аморти-
затор при ходе сжатия
Уменьшение
усилия
демпфирования
хода сжатия
Более мягкий амортиза-
тор при ходе сжатия
tbl2013 -00 9-04 7_a
ПОВОРАЧИВАЙТЕ РЕГУЛИРОВОЧНЫЙ ЭЛЕ-
МЕНТ ДЛЯ ВЫПОЛНЕНИЯ РЕГУЛИРОВОК
1. Увеличение демпфирующего усилия
(амортизатор более жёсткий)
2. Уменьшение демпфирующего усилия
(амортизатор более мягкий)
Демпфирующая способность при ходе
сжатия на низкой скорости
Модели X rs DPS
Демпфирующая способность аморти-
затора при ходе сжатия на низкой ско-
рости определяет реакцию амортизато-
ра при низких скоростях перемещения
подвески (медленный ход сжатия, в боль-
шинстве случаев при движении с низкой
скоростью).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ НА КРУП-
НЫХ НЕРОВНОСТЯХ
Увеличение
демпфирующей
силы при ходе
сжатия на низкой
скорости
Амортизатор более
жёсткий (при ходе сжа-
тия на низкой скорости)
Уменьшение
демпфирующей
силы при ходе
сжатия на низкой
скорости
Амортизатор более мяг-
кий (при ходе сжатия
на низкой скорости)
НАСТРОЙКА МОТОВЕЗДЕХОДА
