86
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
tbl2013 -00 9-04 1_a

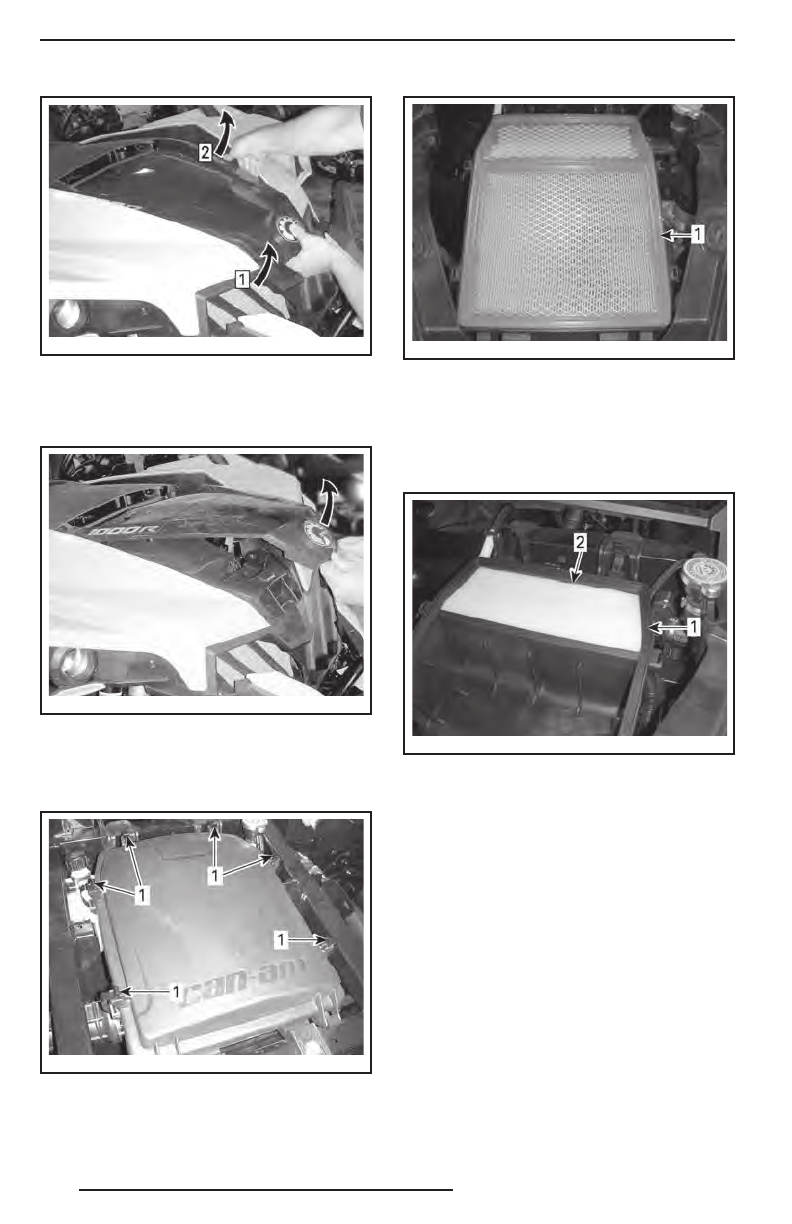

Шаг 1: Удерживайте переднюю часть крышки
сервисного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из втулки, а затем освободите фиксатор
на другой стороне
tbl2013 -00 9-04 2_a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШКУ
2. Освободите фиксаторы и снимите
крышку корпуса воздушного фильтра
двигателя.
tmo2011-001-084_a
1. Освободите фиксаторы
3. Снимите воздушный фильтр двигателя.
tmo2013-003-052_a
1. Воздушный фильтр двигателя
4. Извлеките дополнительный фильтру-
ющий элемент (если он установлен)
воздушного фильтра двигателя, рас-
положенный во второй («чистой») ка-
мере корпуса воздушного фильтра.
tmo2013-003-053_a
1. Вторая камера («чистая»)
2. Дополнительный фильтрующий элемент воз-
душного фильтра двигателя
Чистка корпуса воздушного
фильтра двигателя
1. Если в первой воздушной камере об-
наружена вода, снимите пробку дре-
нажного отверстия в нижней части,
чтобы удалить воду.
