69
tbl2013 -00 9-04 8_a

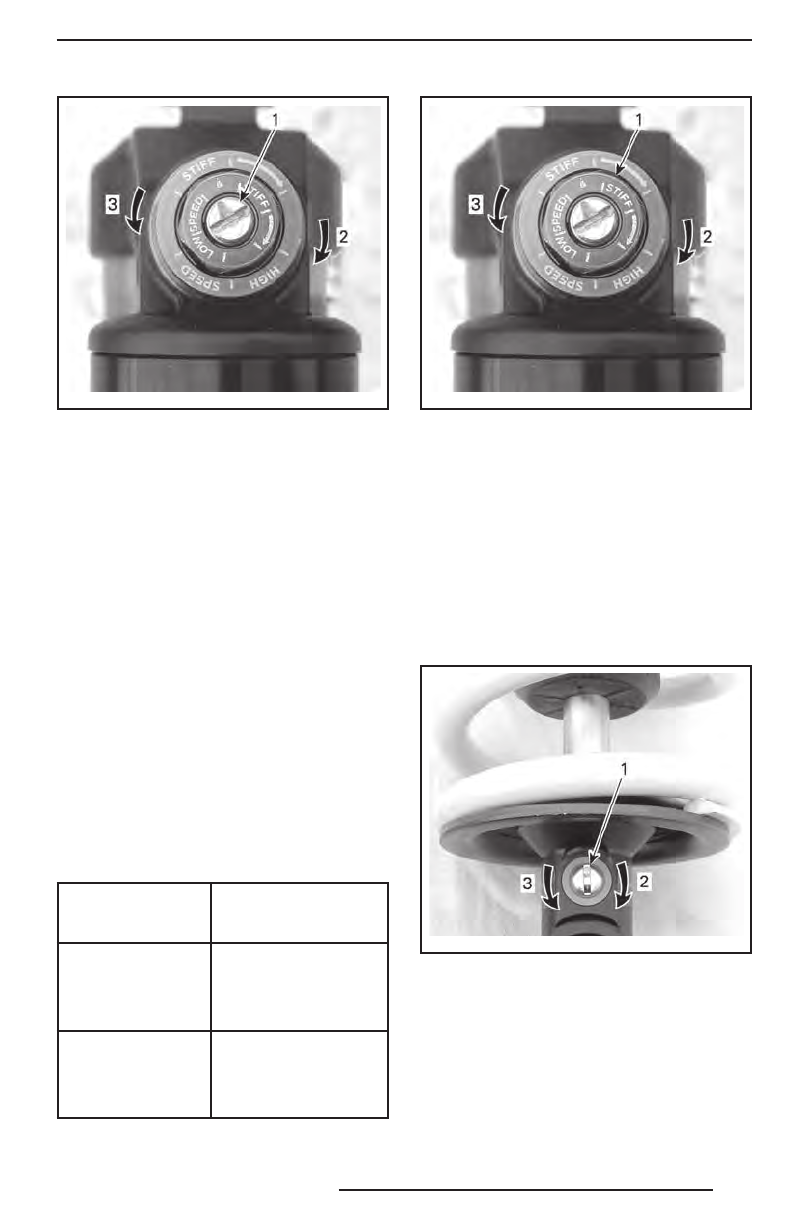

ДЕМПФИРОВАНИЕ ХОДА СЖАТИЯ НА НИЗКОЙ
СКОРОСТИ (С ИСПОЛЬЗОВАНИЕМ ОТВЁРТКИ)
1. Регулировочный винт
2. Увеличение демпфирующего усилия
(амортизатор более жёсткий)
3. Уменьшение демпфирующего усилия
(амортизатор более мягкий)
Вращение по часовой стрелке (Н)
увели-
чивает
силу демпфирования (амортиза-
тор становится жёстче).
Вращение против часовой стрелки (S)
уменьшает
силу демпфирования (амор-
тизатор становится мягче).
Сжатие (регулировка амортизации
на высокой скорости)
Модели X rs DPS
Демпфирующая способность амортиза-
тора при ходе сжатия на высокой ско-
рости определяет реакцию амортизато-
ра при высоких скоростях перемещения
подвески (быстрый ход сжатия, в боль-
шинстве случаев при движении с высо-
кой скоростью).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА МЕЛКИХ
НЕРОВНОСТЯХ
Увеличение
демпфирующей
силы при ходе
сжатия на высокой
скорости
Амортизатор более
жёсткий (при ходе
сжатия на высокой
скорости)
Уменьшение
демпфирующей
силы при ходе
сжатия на высокой
скорости
Амортизатор более
мягкий (при ходе сжа-
тия на высокой ско-
рости)
tbl2013 -00 9-04 8_b
ДЕМПФИРОВАНИЕ ХОДА СЖАТИЯ НА ВЫСО-
КОЙ СКОРОСТИ (С ИСПОЛЬЗОВАНИЕМ КЛЮ-
ЧА 17 ММ)
1. Регулировочный винт
2. Увеличение демпфирующего усилия
(амортизатор более жёсткий)
3. Уменьшение демпфирующего усилия
(амортизатор более мягкий)
Демпфирующая способность при ходе
отбоя
Модели X rs DPS
Регулировка осуществляется с помощью
отвёртки с плоской рабочей частью.
tbl2013 -00 9-04 9_a
1. Регулятор хода отбоя
2. Увеличение усилия демпфирования хода отбоя
(амортизатор более жёсткий)
3. Уменьшение усилия демпфирования хода отбоя
(амортизатор более мягкий)
НАСТРОЙКА МОТОВЕЗДЕХОДА
