94

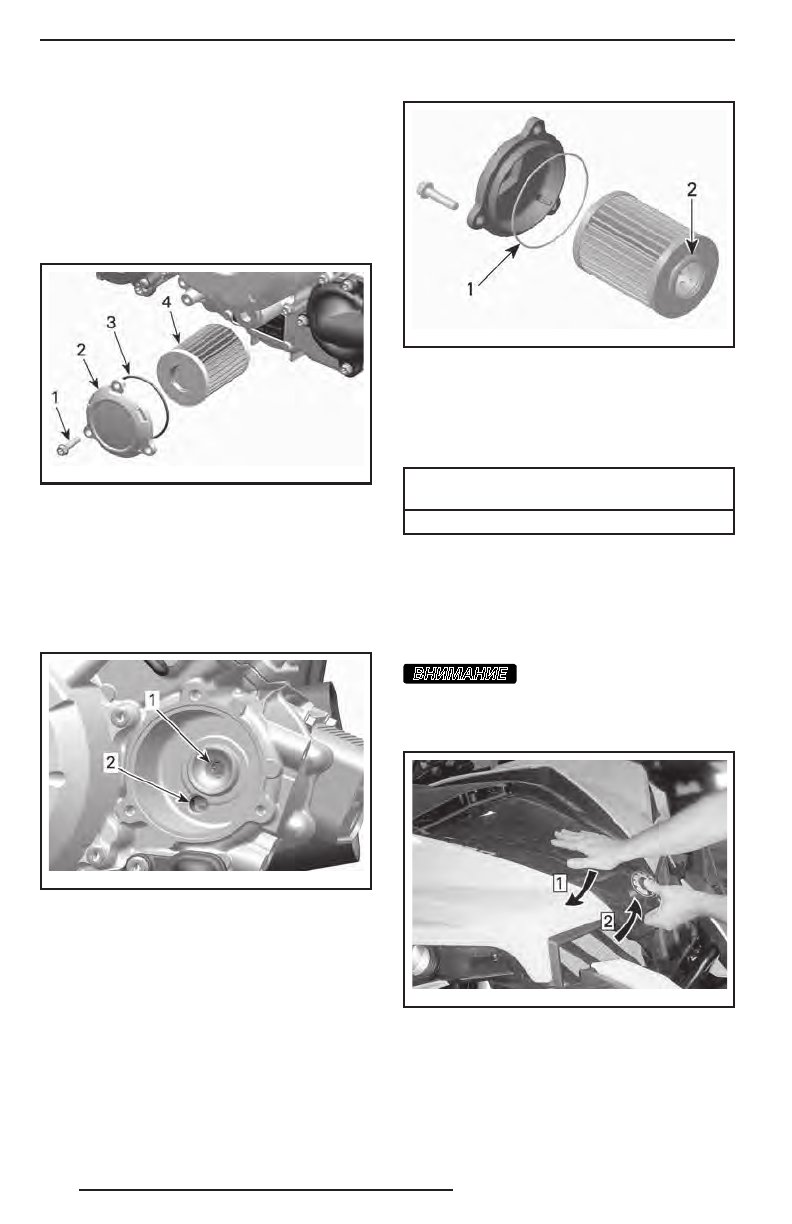

Снятие масляного фильтра
Очистите поверхности, прилегающие
к масляному фильтру.
Выверните винты крепления крышки
масляного фильтра.
Снимите крышку масляного фильтра.
Извлеките масляный фильтр.
tmr2 011 -01 0-00 4_a
1. Винт масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр
Установка масляного фильтра
Осмотрите и, если требуется, очистите
впускное и выпускное отверстия масля-
ного фильтра от загрязнений.
tmr2 011 -01 0-00 5_a
1. Выпускное отверстие, ведущее в систему смаз-
ки двигателя
2. Впускное отверстие (из масляного насоса
в масляный фильтр)
Установите на крышку масляного фильт-
ра НОВОЕ уплотнительное кольцо.
Установите фильтр на крышку.
Нанесите моторное масло на уплотни-
тельное кольцо и торец фильтра.
vm r2006 -008 -00 1_a
1. Небольшое количество масла
2. Небольшое количество масла
Установите крышку на двигатель.
Затяните винты крепления крышки мас-
ляного фильтра указанным моментом.
МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЕПЛЕ-
НИЯ КРЫШКИ МАСЛЯНОГО ФИЛЬТРА
(10 ± 1) Н•м
Радиатор
Проверка состояния и очистка
радиатора
Чтобы получить доступ к радиатору, от-
кройте крышку сервисного отсека.
ВНИМАНИЕ
Неверное выполнение
операции открывания крышки сервис-
ного отсека может стать причиной
её повреждения.
tbl2013 -00 9-04 0_a
Шаг 1: Нажмите крышку сервисного отсека вниз
и УДЕРЖИВАЙТЕ её
Шаг 2: Поднимите переднюю часть крышки сер-
висного отсека
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
