99

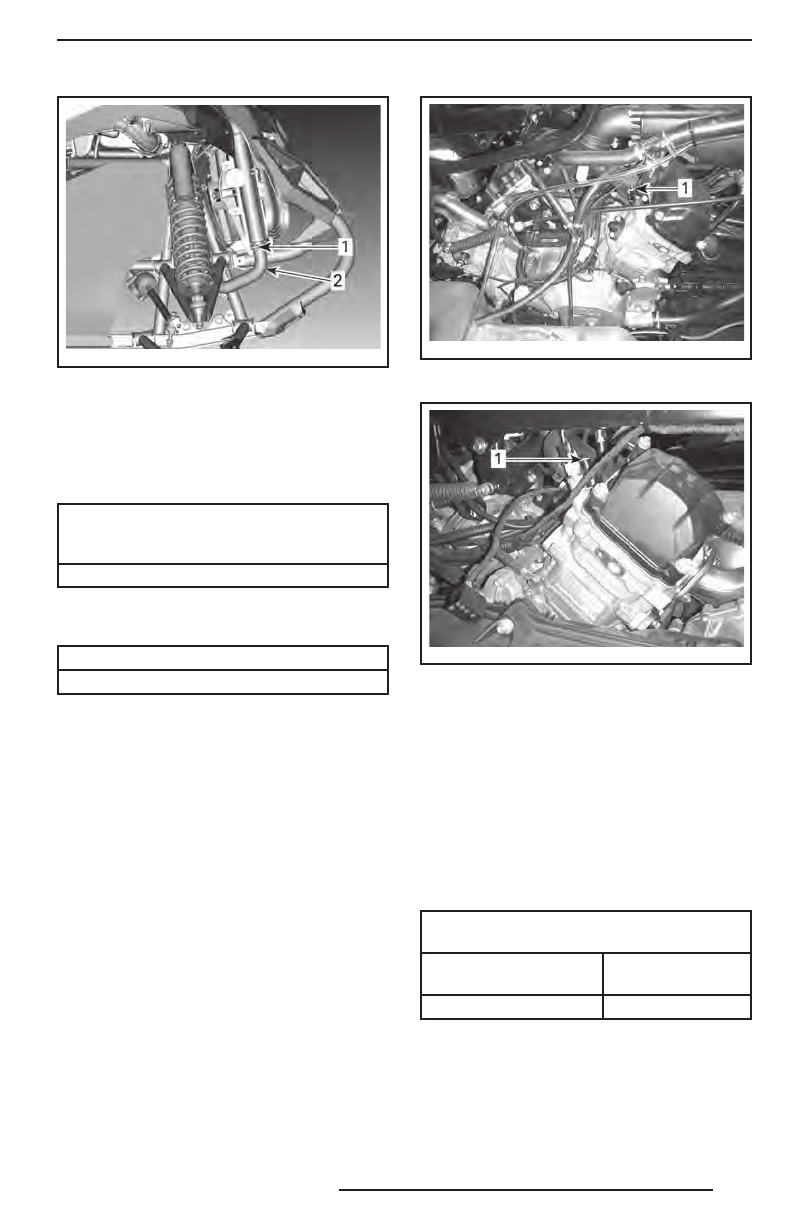

tmo2013-003-041_b
1. Запомните расположение хомута шланга
2. Снимите нижний шланг радиатора
5. Полностью слейте жидкость из сис-
темы.
6. Установите пробку сливного отвер-
стия системы охлаждения.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ СИСТЕМЫ
ОХЛАЖДЕНИЯ
9–11 Н•м
7. Установите шланг радиатора в исход-
ное положение.
ХОМУТ ШЛАНГА РАДИАТОРА
2,5–3,5 Н•м
8. Залейте охлаждающую жидкость
в расширительный бачок.
9. Залейте охлаждающую жидкость
в систему охлаждения, обратитесь
к описанию операции «
УДАЛЕНИЕ
ВОЗДУХА ИЗ СИСТЕМЫ ОХЛАЖДЕ-
НИЯ
».
Удаление воздуха из системы охлаж-
дения
1. Выверните винты из отверстий для уда-
ления воздуха на крышках термостатов
переднего и заднего цилиндров.
tmo2011-001-501_a
1. Винт для удаления воздуха, расположенный
на переднем цилиндре
tmo2011-001-502_a
1. Винт для удаления воздуха, расположенный
на заднем цилиндре
2. Снимите крышку радиатора.
3. Заливайте охлаждающую жидкость
в систему, пока она не начнёт выхо-
дить из отверстия (-ий) для удаления
воздуха.
4. Заверните винт (-ы) отверстия для уда-
ления воздуха, используя
НОВУЮ
прокладку (-и), и затяните его момен-
том, указанным в следующей таблице.
УСТАНОВКА ВИНТА ОТВЕРСТИЯ
ДЛЯ УДАЛЕНИЯ ВОЗДУХА
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
МОМЕНТ
ЗАТЯЖКИ
Новое
4,4–5,6 Н•м
5. Продолжайте заливать охлаждающую
жидкость, пока система не заполнит-
ся до посадочного места крышки ра-
диатора.
