93
ВНИМАНИЕ
Повреждения, вызван-
ные использованием нерекомендо-
ванного для данных двигателей мас-
ла, повлекут за собой отказ произво-
дителя от гарантийных обязательств.
При отсутствии указанного моторного
масла XPS, пользуйтесь одобренным
к применению компанией BRP маслом
SAE 5W 40, которое классифицирует-
ся как SM, SL или SJ, согласно требова-
ниям API. Проверяйте наличие этикет-
ки с аббревиатурой API на упаковке мо-
торного масла. Она должна содержать
указание на один из указанных выше
стандартов.
Замена моторного масла
Установите мотовездеход на ровной го-
ризонтальной площадке.
Замена масла и масляного фильтра про-
изводится на прогретом двигателе.
!
ОСТОРОЖНО Моторное масло мо-
жет быть очень горячим. Подождите,
пока двигатель остынет.

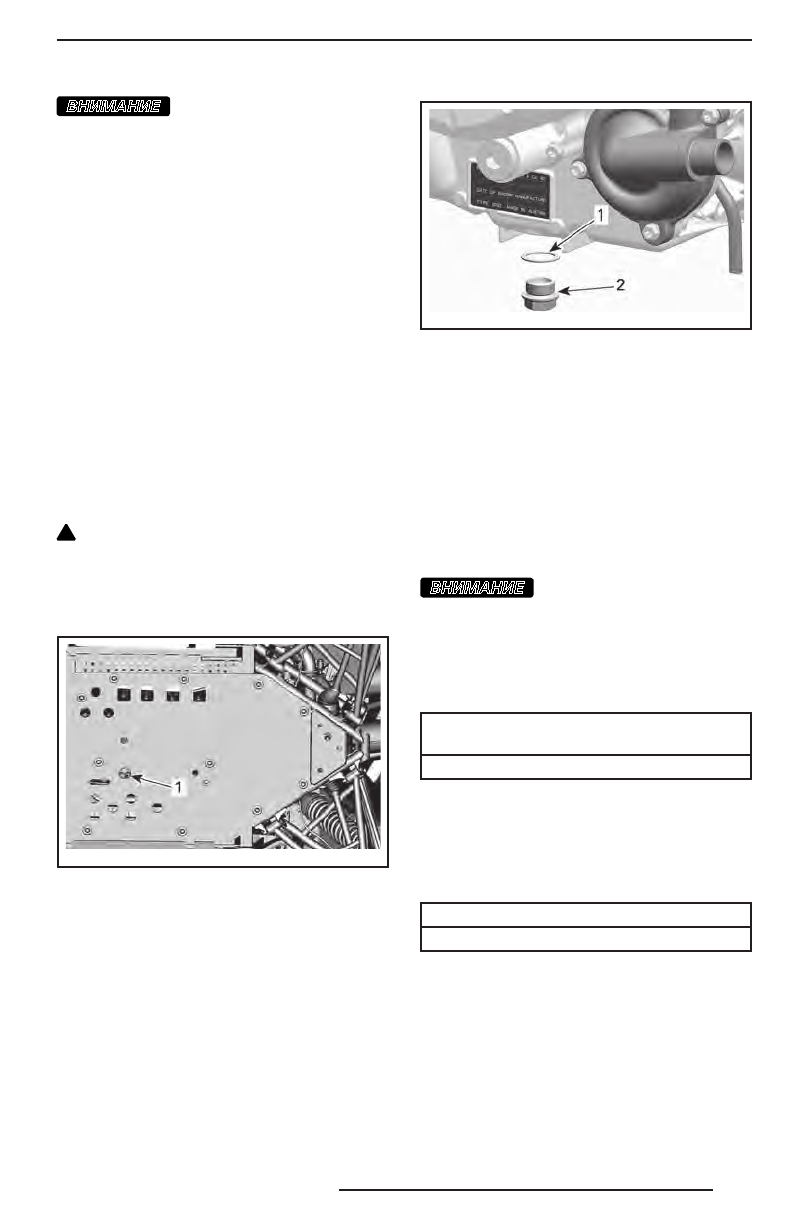

Установите поддон для сбора масла под
сливной пробкой двигателя.
tmo2014-007-020_c
1. Пробка для слива масла с двигателя
Очистите поверхности, прилегающие
к пробке отверстия для слива масла.
Отверните пробку сливного отверстия
и утилизируйте её уплотнительное кольцо.
tmr2011 -01 0-00 3_a
1. Уплотнительное кольцо
2. Пробка сливного отверстия
Извлеките щуп.
Выждите, пока масло стечёт из картера
двигателя.
Очистите магнитную пробку сливного от-
верстия от металлических частиц. Нали-
чие осколков указывает на наличие вну-
тренних повреждений двигателя.
Установите новое уплотнительное коль-
цо на пробку сливного отверстия.
ВНИМАНИЕ
Повторное использова-
ние уплотнительного кольца не до-
пускается. Всегда используйте новое
кольцо.
Установите и затяните пробку сливного
отверстия указанным моментом.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ
(30 ± 2) Н•м
Замените масляный фильтр. См раздел
«
МАСЛЯНЫЙ ФИЛЬТР
» в текущем раз-
деле.
Залейте в двигатель рекомендованное
моторное масло.
ОБЪЕМ МОТОРНОГО МАСЛА
2 л
Масляный фильтр
Получение доступа к масляному
фильтру
Снимите заднее правое пассажирское
сиденье.
Снимите правую боковую панель.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
