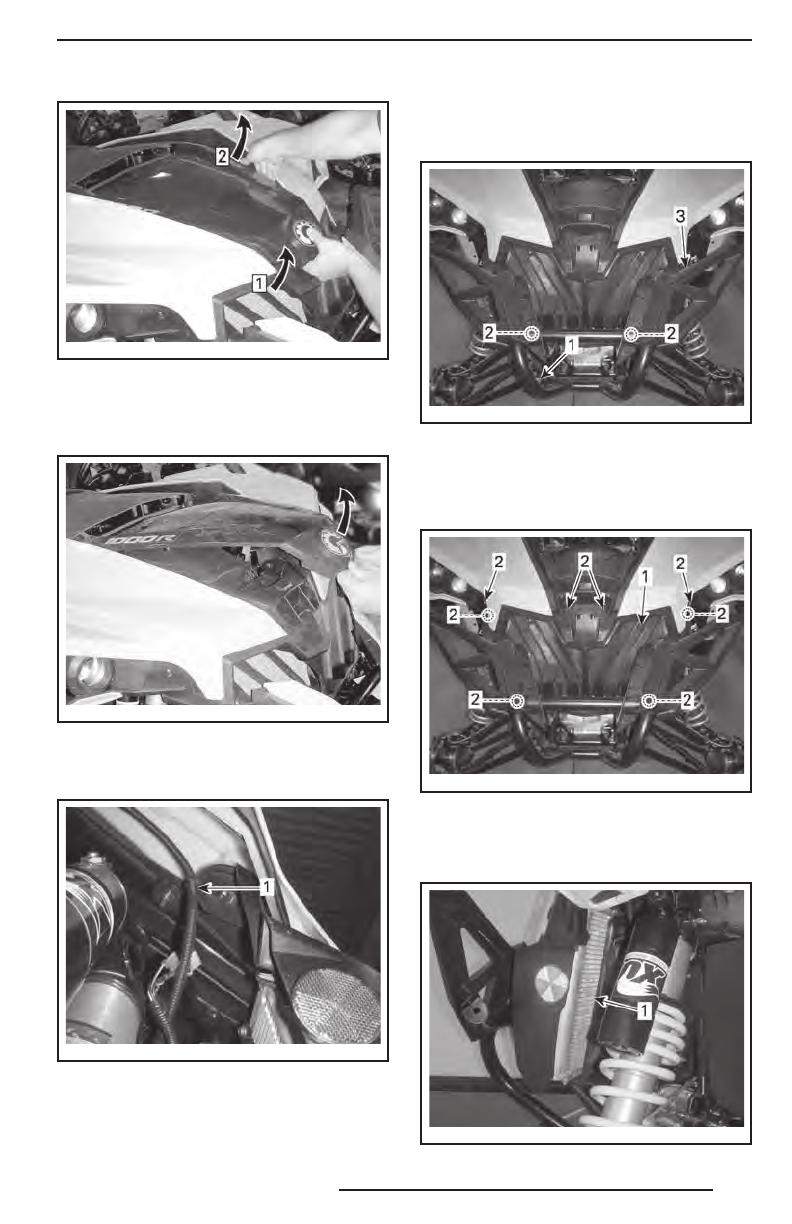

Шаг 1: Удерживайте переднюю часть крышки
сервисного отсека в поднятом положении
Шаг 2: Осторожно извлеките фиксатор крышки
из втулки, а затем освободите фиксатор
на другой стороне
tbl2013 -00 9-04 2_a
ПОЛНОСТЬЮ ПОДНИМИТЕ КРЫШКУ
Освободите электрический провод, за-
креплённый на крышке радиатора.
tmo2013-003-057_a
РАСПОЛАГАЕТСЯ ЗА ПРАВОЙ ЧАСТЬЮ КРЫШКИ
РАДИАТОРА
1. Электрический провод
Отпустите нижний болт и выверните
два верхних болта бампера. Наклоните
бампер вперед.
tmo2013-003-058_a
1. Нижний болт
2. Верхние болты
3. Бампер
Выверните восемь болтов из пластмас-
совой крышки радиатора и снимите её.
tmo2013-003-058_b
1. Пластмассовая крышка радиатора
2. Болты
Регулярно очищайте область, прилегаю-
щую к радиатору.
tmo2013-003-020_a
1. Радиатор
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
