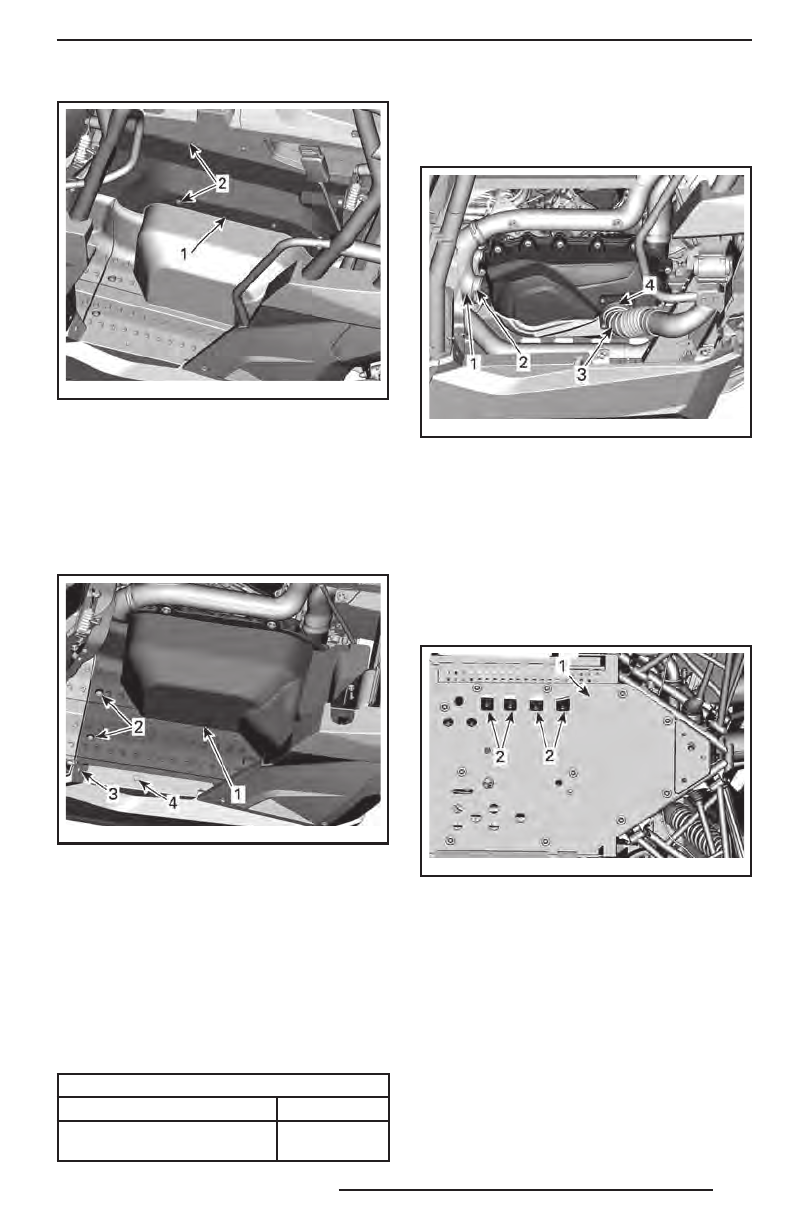

tmo2014-007-027_a
1. Левая задняя часть нижней консоли
2. Пластиковый фиксатор
4. Снимите левую заднюю часть нижней
консоли.
5. Чтобы снять панель, расположенную
под сиденьем, выверните винты в т. ч.
типа Torx и извлеките пластиковые
фиксаторы.
tmo2014-007-030_a
1. Панель, расположенная под сиденьем
2. Винты
3. Винт Torx
4. Пластиковый фиксатор
ПРИМЕЧАНИЕ:
Эта часть останется
закреплённой на мотовездеходе ремнём
безопасности. Не отсоединяйте.
6. После завершения операции устано-
вите на место панель, распложенную
под задним сиденьем, и заднее левое
пассажирское сиденье.
МОМЕНТ ЗАТЯЖКИ
Винты типа Torx
(10 ± 2) Н•м
Болты крепления
заднего сиденья
(10 ± 1) Н•м
Снятие крышки вариатора
Отпустите хомуты подводящего и отво-
дящего воздуховода вариатора.
tmo2014-007-023_a
1. Отводящий воздуховод вариатора
2. Хомут
3. Подводящий воздуховод вариатора
4. Хомут
Выверните тринадцать винтов крепле-
ния крышки вариатора.
ПРИМЕЧАНИЕ:
Доступ к четырём ниж-
ним винтам крепления крышки вариатора
можно получить через квадратные окна
в центральной части защиты днища.
tmo2014-007-020_d
1. Центральная часть защиты днища
2. Окна доступа
ПРИМЕЧАНИЕ:
Для отворачивания вин-
тов используйте гаечный ключ, входя-
щий в комплект возимого инструмента.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
