107

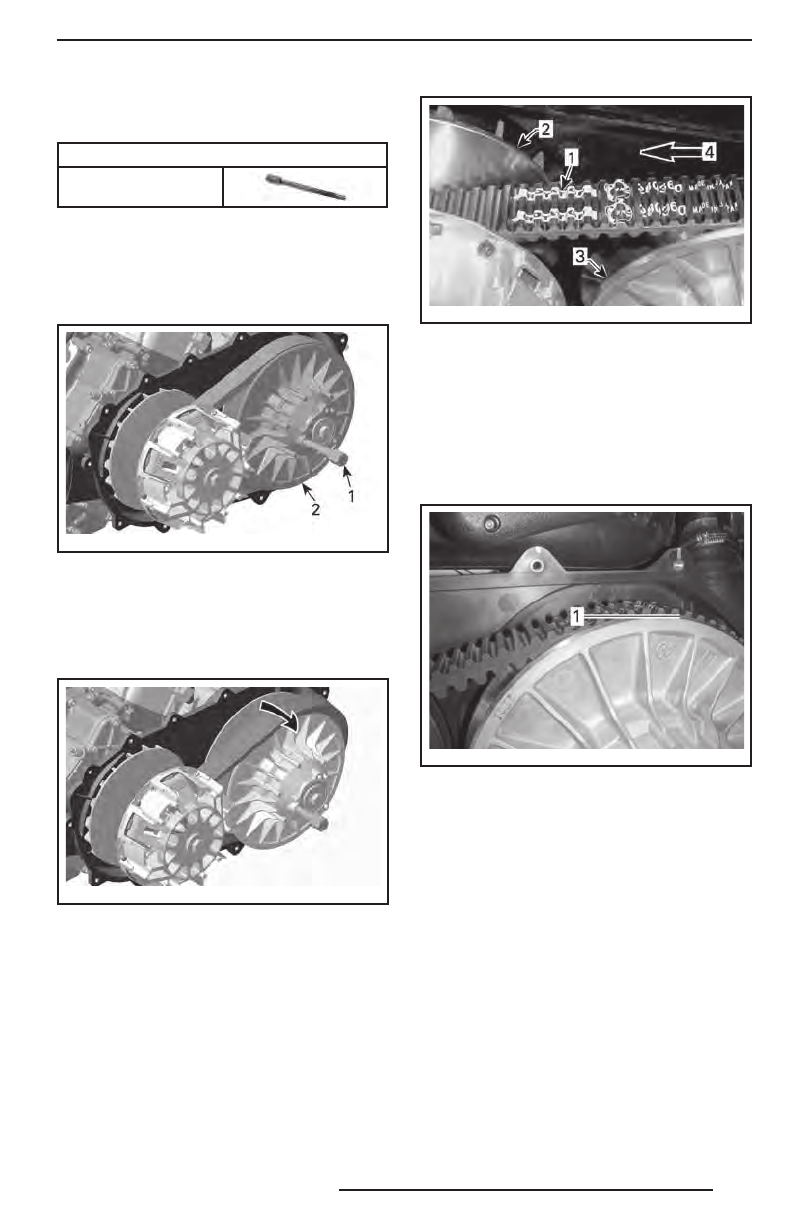

Разведите фланцы ведомого шкива ва-

риатора.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

СЪЁМНИК/СТОПОР

(P/N 529 000 072)

Заверните специальное приспособление

(входит  в  комплект  возимого  инстру-

мента) в резьбовое отверстие ведомо-

го шкива и затяните его, чтобы разве-

сти фланцы шкива.

Vmr2012-018-005_ a

ТИПОВОЙ ВАРИАНТ
1. Специальное приспособление
2.  Неподвижный фланец ведомого шкива вариатора

Чтобы снять ремень вариатора, перета-

щите его через верхний край неподвиж-

ного фланца, см. рис.

Vmr2012-018-006_ a

Установка ремня вариатора

Установка производится в последова-

тельности, обратной снятию. Обратите

внимание на следующие особенности.
Максимальный срок службы ремня ва-

риатора достигается в том случае, когда

ремень установлен с соблюдением пра-

вильного направления рабочего движе-

ния. Установите ремень таким образом,

чтобы стрелки, нанесённые на нем, были

направлены к передней части мотовез-

дехода, если смотреть сверху.

vm r2007 -051 -00 6_a

1. Стрелки, нанесённые на ремне
2. Ведущий шкив (передний)
3. Ведомый шкив (задний)
4. Направление рабочего движения

ПРИМЕЧАНИЕ:

 Проворачивайте ведо-

мый  шкив,  пока  нижние  поверхности

зубьев  наружной  поверхности  ремня

вариатора на окажутся вровень с краем

ведомого шкива.

tmo2013-003-060_a

1.  Нижние поверхности зубьев вровень с наруж-

ной поверхностью ремня вариатора

Области, прилагающие

к компонентам системы

выпуска отработавших

газов

Получение доступа к областям,

прилегающим к компонентам

системы выпуска отработавших

газов

Чтобы получить доступ к области, приле-

гающей к компонентам системы выпуска

отработавших газов, обратитесь к разде-

лу «

ПОЛУЧЕНИЕ ДОСТУПА К КРЫШКЕ

ВАРИАТОРА

».

Снимите переднюю и центральную части

защиты днища.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
