ru

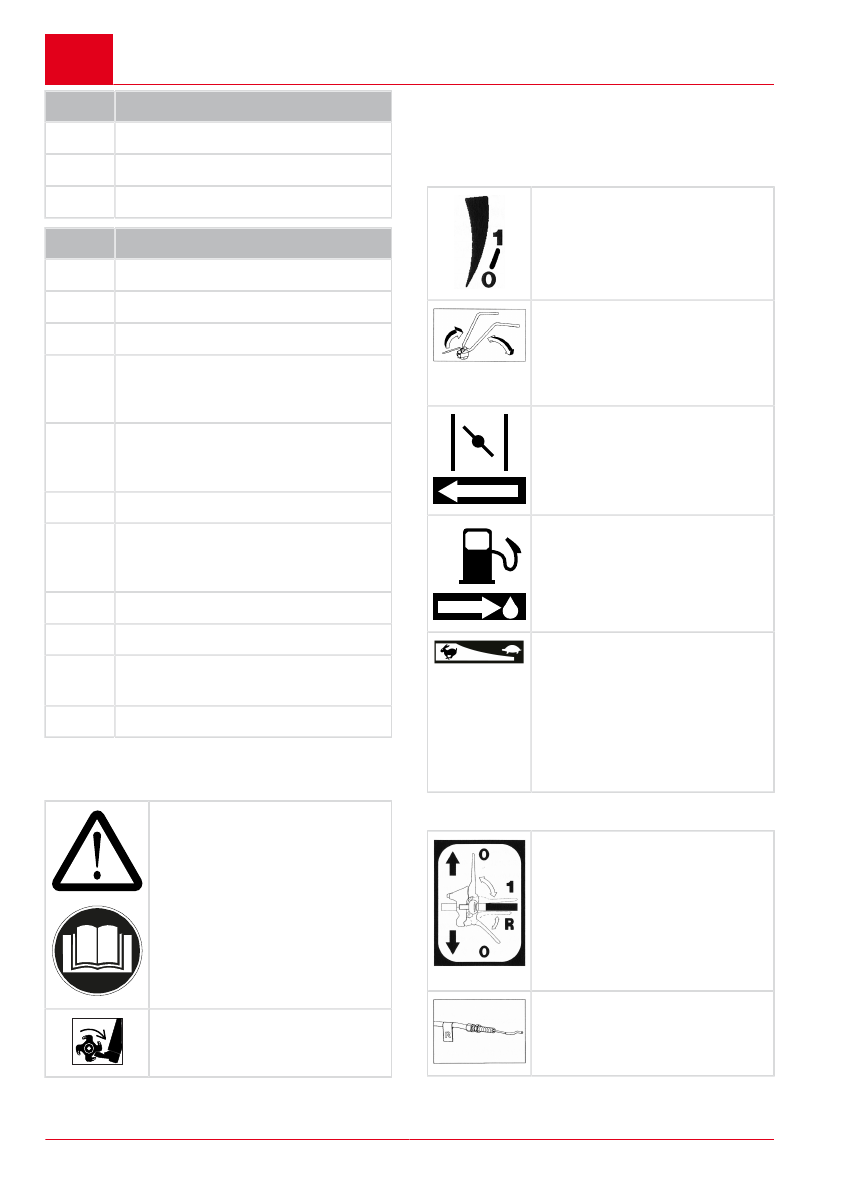

Описание продукта

72

7505 VR / 7505 V2R

Позиция Узлы

(01/7)

Измельчительные ножи

(01/8)

Транспортировочное колесо

(01/9)

Тормозная шпора

Позиция Элементы управления

(01/10) Рычаг сцепления
(01/11) Кнопка безопасности
(01/12) Рычаг газа
(01/13) Эксцентриковый прижим для

регулировки направляющей балки

по горизонтали

(01/14) Гайка-барашек для регулировки

направляющей балки по

вертикали

(01a/15) 7505 VR: Рычаг задней передачи
(01b/15) 7505 V2R: Рычаг переключения

скорости для 2 передних передач

и 1 задней передачи

(01/16) Рукоятка подсоса
(01/17) Бензиновый кран
(01/18) Регулятор частоты вращения

двигателя

(01/19) Рукоятка троса стартера

Символы безопасности на устройстве

Символы безопасности на мотокультиваторе:

Перед вводом в эксплуатацию

прочтите руководство по

эксплуатации!

Осторожно — инструмент

вращается! Берегите руки и

ноги!

Символы  безопасности  на  двигателе  или

топливном  баке:  см.  руководство  по

эксплуатации двигателя.

Символы эксплуатации на устройстве

Наклейка на рычаге газа:

1 = пуск двигателя.

0 = останов двигателя.

Наклейка на направляющей

балке:

ослабьте эксцентриковый

прижим и поверните

направляющую балку
Вставьте рукоятку подсоса в

место обозначения подсоса.

Поверните рукоятку

бензинового крана в

направлении стрелки

«ON» (ВКЛ.).

Регулировка частоты

вращения двигателя или

рабочей скорости:

Направление «Hase» (Заяц) =

повышение рабочей скорости.

Направление

«Schildkröte» (Черепаха) =

снижение рабочей скорости.

7505 VR:

Наклейка на

измельчительных ножах:

1 = передняя передача

измельчительных ножей.

R = задняя передача

измельчительных ножей.

0 = отключение

измельчительных ножей.
Этикетка боуденовского троса

задней передачи
