Descrizione del prodotto

441582_a

41

Pos.

Comandi

(01/12) Leva dell'acceleratore
(01/13) Camma per la regolazione laterale

della stegola

(01/14) Dado a farfalla per la regolazione

dell'altezza della stegola

(01a/15) 7505 VR: Leva della retromarcia
(01b/15) 7505 V2R: Leva del cambio per 2

marce in avanti e 1 retromarcia

(01/16) Leva choke
(01/17) Rubinetto della benzina
(01/18) Regolatore per il numero di giri mo-

tore

(01/19) Impugnatura per la fune di avvia-

mento

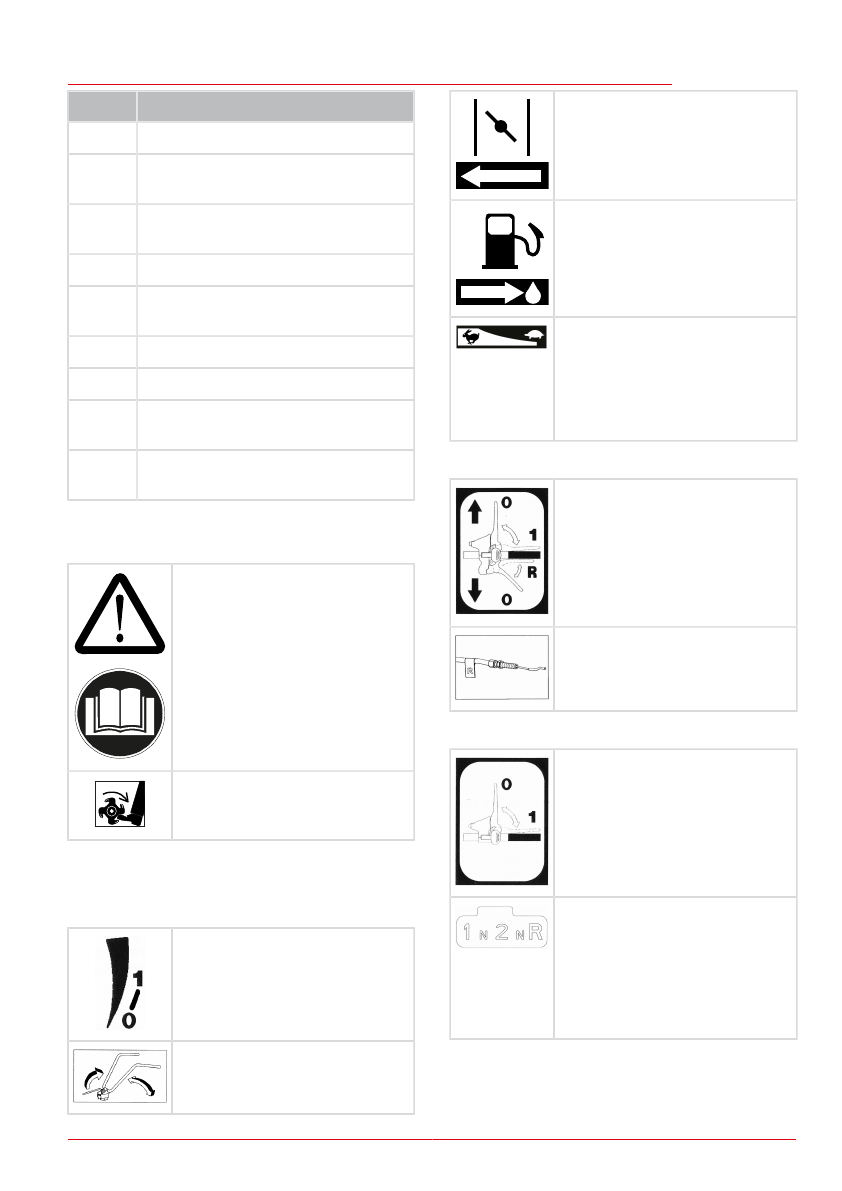

Simboli di sicurezza sull'apparecchio

Simboli di sicurezza sulla motozappa:

Prima di mettere in funzione

leggere il libretto di istruzioni!

Attrezzo rotante! Non avvicinare

mani e piedi!

Simboli  di  sicurezza  sul  motore  o  sul  serbatoio

della benzina: vedere il manuale d'uso del motore.

Simboli per l'utilizzo sull'apparecchio

Adesivo sulla leva

dell'acceleratore:

1 = Avviare il motore.

0 = Arrestare il motore.

Adesivo sulla stegola:

allentare la camma e girare la

stegola.

Spostare la leva choke sulla

tacca del choke.

Spostare la leva del rubinetto

della benzina in direzione della

freccia ON.

Impostare il numero di giri mo-

tore o la velocità di lavoro:

direzione "lepre" = aumentare la

velocità di lavoro.

Direzione "tartaruga" = dimi-

nuire la velocità di lavoro.

7505 VR:

Adesivo per i coltelli:

1 = coltello in marcia avanti.

R = coltello in retromarcia.

0 = spegnere il coltello.

Etichetta per la retromarcia del

tirante Bowden

7505 V2R:

Adesivo per i coltelli:

1 = inserire il coltello.

R 0 = spegnere il coltello.

Piastra per l'indicatore di mar-

cia:

1 = 1. marcia

N = folle

2 = 2. marcia

N = folle

R = retromarcia
