РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.1.
Панель управления
Основным управляющим элементом котла является плата электронная, которая контролирует
всю работу котла. Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков
управления и безопасности. Вся информация о состоянии котла выдаѐтся на ЖК-дисплей в режиме
реального времени.
Всѐ управление котлом осуществляется с панели управления, внешний вид которой показан на
Рис. 2. Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки
панели управления не активны.

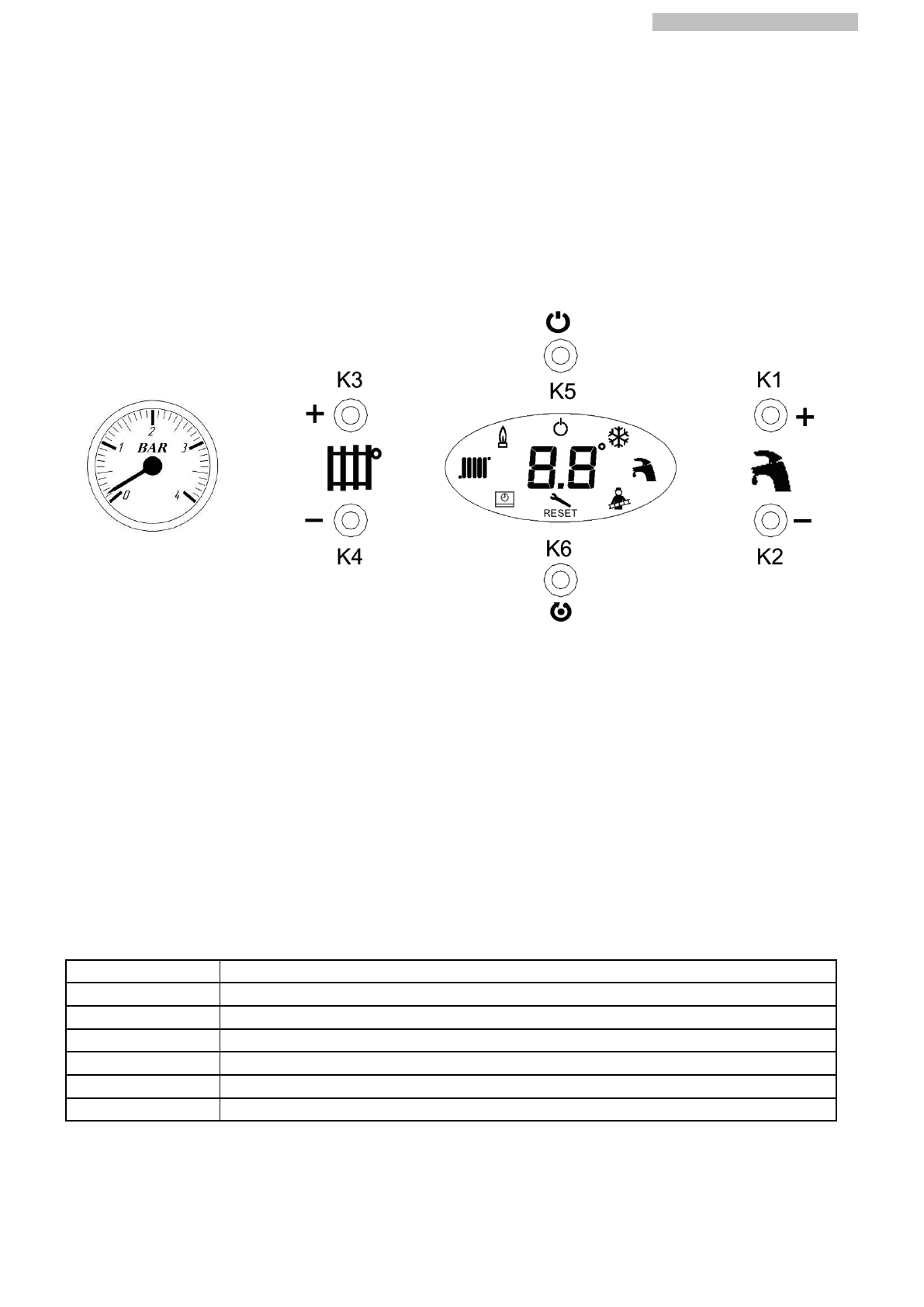

Рис. 2. Панель управления котлом
В левой части панели управления расположен манометр, показывающий давление в контуре
отопления. Давление воды в контуре отопления должно быть не ниже 1 бар (при давлении
ниже 0,5 бар сработает защита, и пуск котла будет невозможен).
В центре панели управления расположен жидкокристаллический дисплей, отображающий при
нормальной работе котла температуру в активном в данный момент режиме (при работе в режиме
отопления – температуру воды в системе отопления на выходе из котла, при работе в режиме ГВС –
температуру ГВС на выходе из котла). В случае возникновения неисправности вместо значения
температуры отображается код ошибки. Коды ошибок котла приведены в п. 14.1 (стр. 29).
Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 6 кнопок
управления котлом. Назначение кнопок управления и отображаемых на дисплее символов приведены
в таблицах 2 и 3 соответственно.
Назначение кнопок управления
Таблица 2
Обозначение
Функция
K1
Увеличение температуры ГВС
K2
Уменьшение температуры ГВС
K3
Увеличение температуры отопления
K4
Уменьшение температуры отопления
K5
Выбор режима работы котла, включение/выключение котла (см. п. 3.2)
K6
Сброс блокировок платы электронной котла (RESET)
