Руководство для технического персонала
47
Поз.
Обозначение
Примечание
47
Воротник 8223-01.006
48
Пластина 8223-16.001
49
Ось 8223-15.004
50
Трубка Вентури PP270
51
Стенка 8230-00.001
52
Стенка боковая 8230-01.002
53
Гайка 8023-01.004
G3/8
54
Манжета 8223-15.005
55
Регулятор подачи газа EBR2008N
56
Вставка декоративная
8023-02.002
57
Термореле HD8.5FC-9
90
°C
Применяется только совместно с
теплообменником 256350881801
58
Прижим 0409001010
59
Датчик температуры TP01AH1LQ
60
Прокладка медная 8223-02.003
61
Термореле
ТY60/А В230AG-90°C 90 °C,
Применяется только совместно с
теплообменником QF/DSGLS-L270
62
Датчик температуры
JXW-54 (14)
Ø 14 мм
63
Датчик температуры
JXW-54 (18)
Ø 18 мм

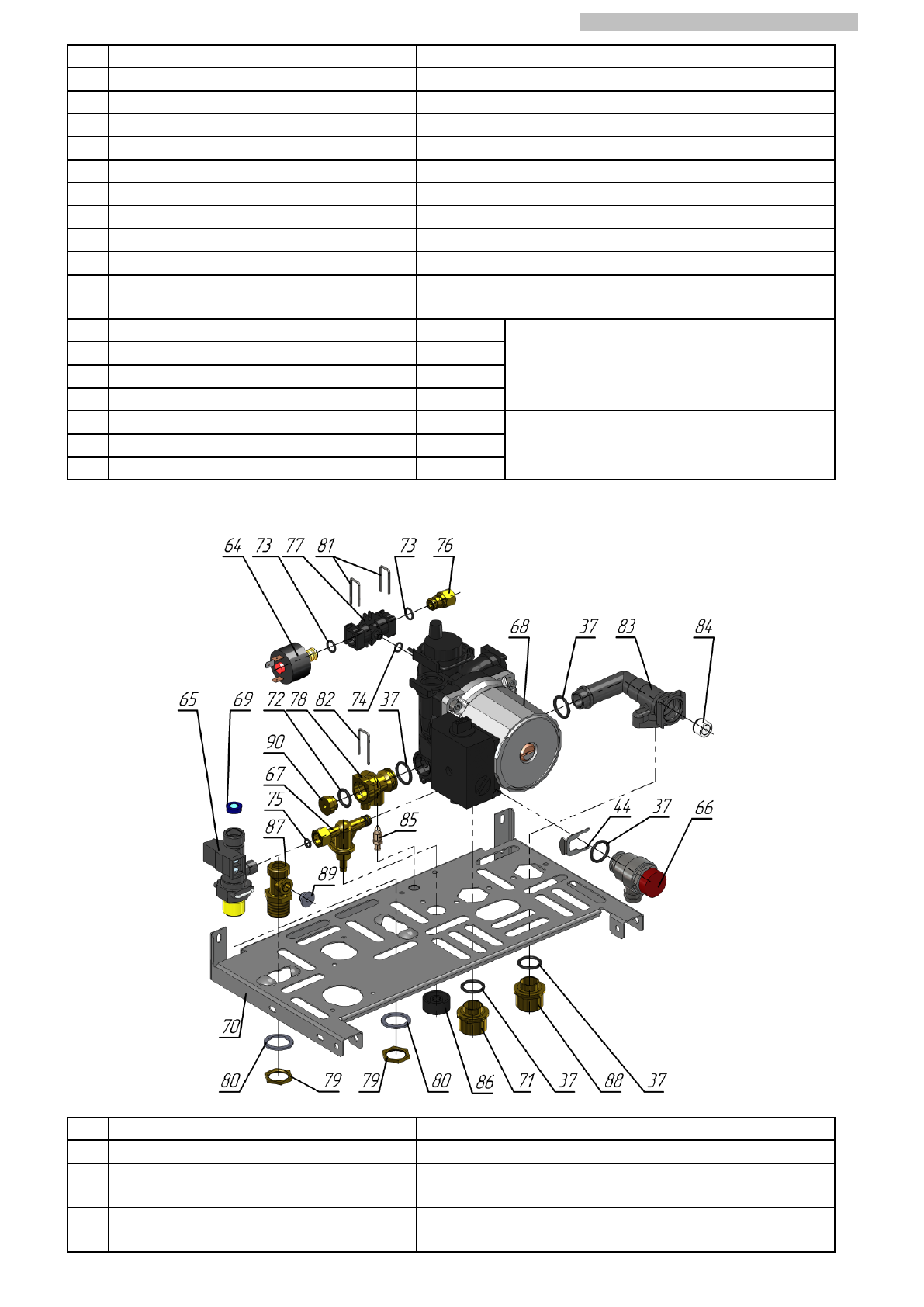

Составные части гидрогруппы поз. 6
Поз.
Обозначение
Примечание
64
Датчик давления 21000605300200 0,5 бар
65
Датчик протока ГВС
21000605000800
66
Клапан предохранительный
21000607200600
3 бар
