Руководство для технического персонала

18

5)

закрепить разделитель каналов четырьмя винтами 3 (предварительно установить на каждый

винт сначала шайбу 4, а затем кольцо 5) (см. Рис. 9);

6)

убедиться  в  наличии  уплотнительных  колец  7  (2  шт.)  на  входе  и  выходе  в  разделитель

каналов  перед дальнейшим монтажом труб дымоотвода и воздуховода (см. Рис. 9);

7)

монтаж  трубы  забора  воздуха  и  дымоотводящей  трубы  производить  согласно  Рис.  6

(см. п. 9.2.1, стр. 16).


Б

Б

А

Б-Б

3

5

4

7

6

A

2

1

1 -

котел;

2 -

разделитель каналов;

3 -

винт Ph - 4,8х60 DIN 7981;

4 -

шайба плоская 5,3х10 DIN 125;

5 -

кольцо 005-008-19-2-2

ГОСТ 9833-73;

6 -

уплотнительное кольцо;

7 -

уплотнительное кольцо

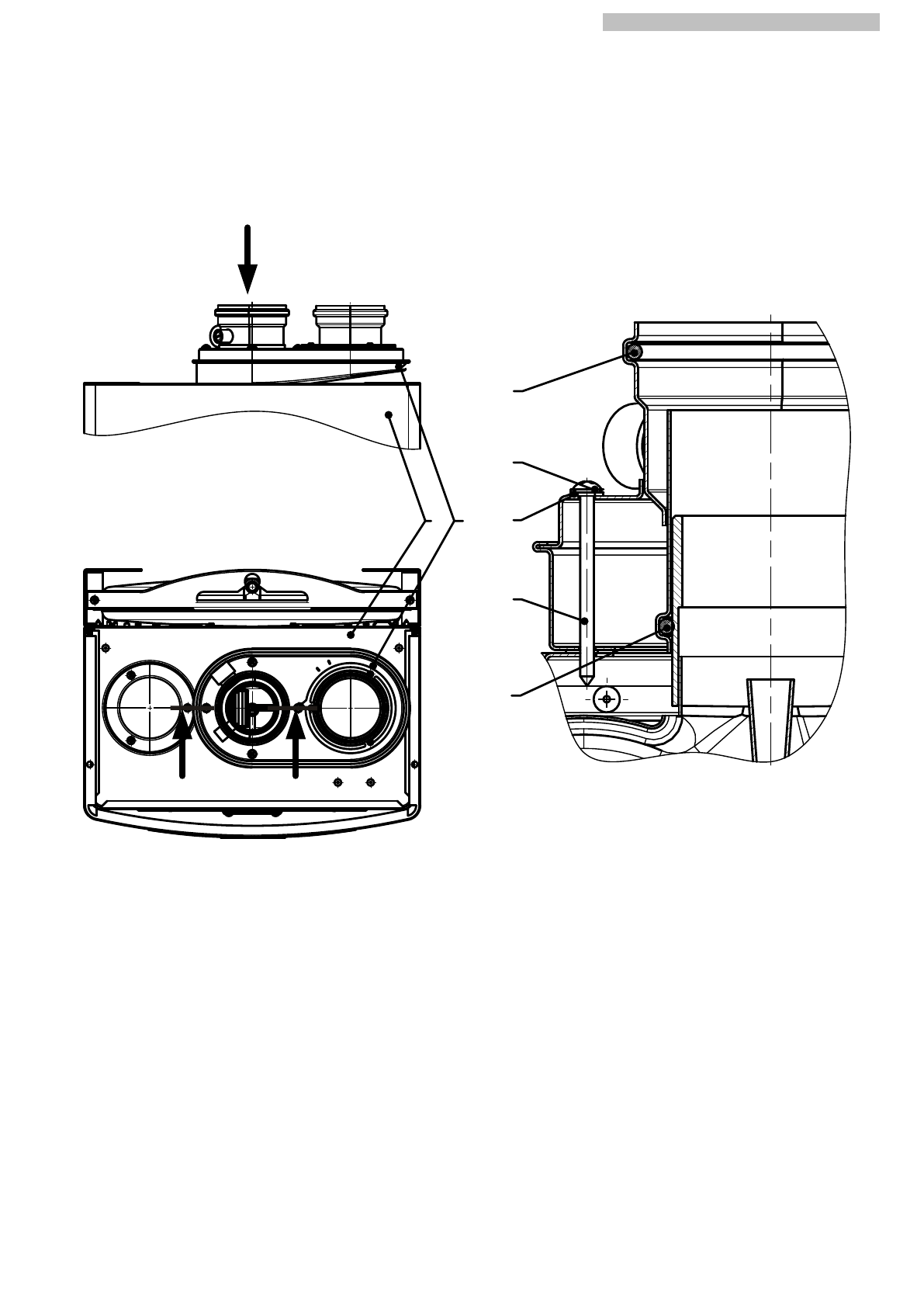

Рис. 9. Схема установки разделителя каналов
