Руководство для технического персонала

52

Мембранные  расширительные  сосуды  имеют  ниппельные  отверстия,  которые  служат  для

регулирования и контроля величины давления в газовой части сосуда. После определения начального

давления  необходимо  замерить  давление  в  газовой  части  сосуда  (например:  автомобильным

манометром)  и  спустить  или  добавить  (например,  автомобильным  насосом)  воздух  до  рассчитанной

величины давления. Одновременно с этим следует иметь ввиду, что для котлов NEVALUX начальное

давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа.

Более низкое давление может привести к сбоям в работе котла.

Полную ѐмкость расширительного сосуда можно рассчитать по следующей формуле:
Vc =1,099*Vi*Av*

(Рmах +0,1) / (Рmах – Р),

где:
Vi -

полный объем системы отопления в дм

3

;

Av  -

прирост  объѐма  воды  в  системе  отопления  от  расширения  при  нагреве  до  максимально

возможной температуры;

Рmах=0,3  МПа  -  максимальное  расчѐтное  давление  в  расширительном  баке  (равно  давлению

срабатывания предохранительного клапана);

Р - начальное давление в расширительном баке (рассчитанное по приведенной выше методике).

В  случае,  когда  объем  (ѐмкость)  бака  попадает  между  типовыми  величинами,  при  выборе

руководствуются правилом: "первое большее".

В котле установлен сосуд ѐмкостью 6 дм

3

.

Если  по  вышеуказанным  расчетам  получится,  что  для  данной  системы  отопления  необходим

расширительный бак большей ѐмкости, то необходимо установить дополнительный расширительный

бак,  величина  ѐмкости  которого  будет  равна  разнице  между  рассчитанной  величиной  и  емкостью

расширительного бака котла (6 дм

3

).

Например:  по  расчету  система  требует  установки  расширительного  бака  ѐмкостью  13  дм

3

,  котѐл

оборудован сосудом 6 дм

3

, т.е. 13 – 6 = 7 дм

3

. Следовательно, необходимо установить дополнительно

сосуд ѐмкостью 7 дм

3

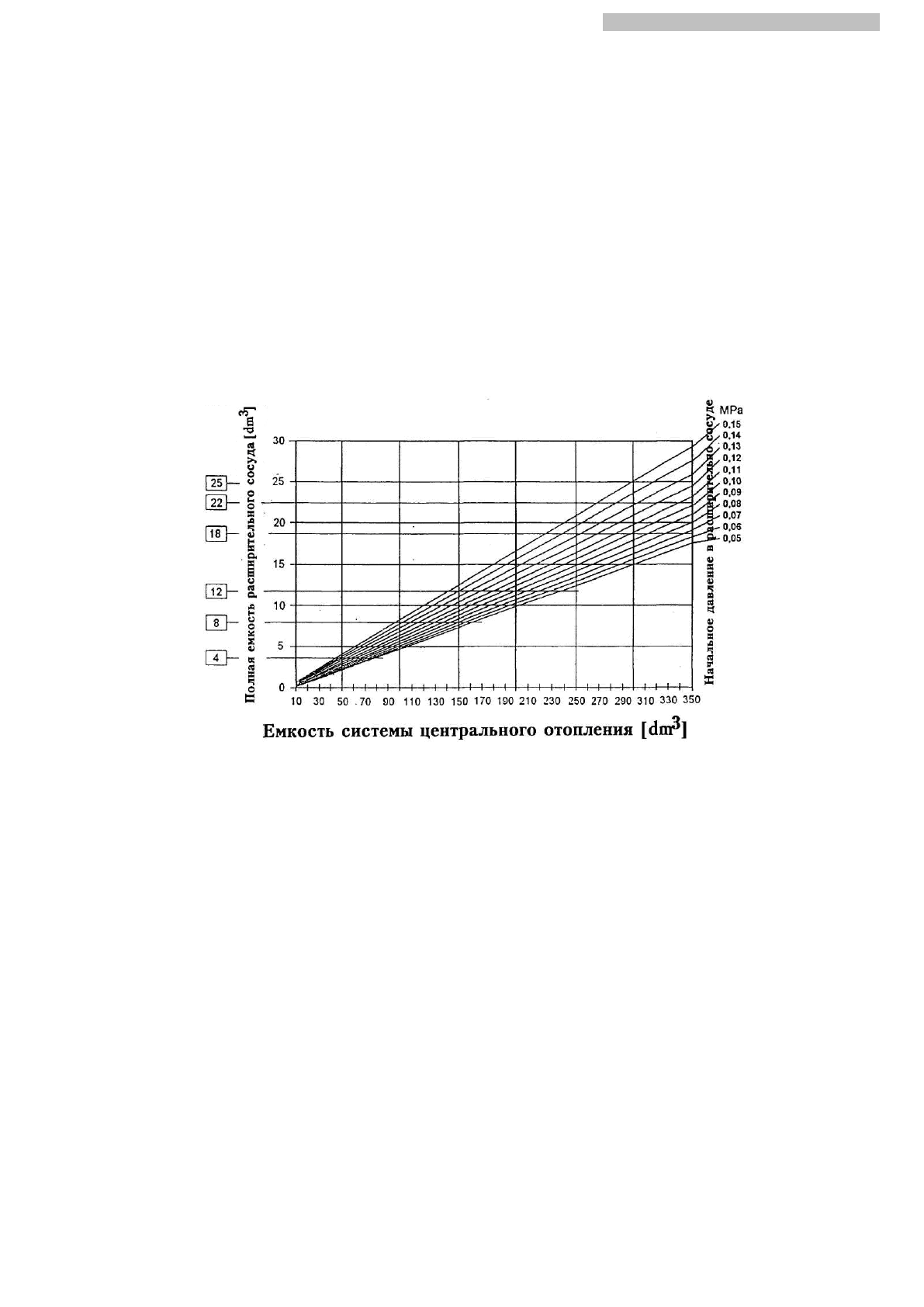

. По номограмме выбираем ближайший больший стандартный расширительный

бак емкостью 8 дм

3

.
