Руководство для  технического персонала

37

17.2.

Демонтаж теплообменника

Чтобы снять теплообменник, необходимо:

1)

выключить котел (см. п. 10.4, стр.21);

2)

перекрыть  запорные  краны  на  трубах  системы

отопления  перед  котлом,  слить  воду  из  котла  (см.

п.  10.5,  стр.  21)  (если  запорных  кранов  нет,  то

слить воду из всей системы отопления);

3)

снять блок горелочный (см. раздел 17.1, стр. 36);

4)

отсоединить провода от термореле 4 (см. Рис. 15);

5)

ключом  на  30  отвернуть  две  гайки  1  крепления

труб к теплообменнику;

6)

отвернуть  два  самореза  2  с  каждой  стороны

крепления теплообменника к задней стенке;

7)

отвернуть семь саморезов 1 (см. Рис.16) крепления

планки  2  газоотводящего  устройства  и  снять

планку;

8)

снять теплообменник, потянув его на себя.

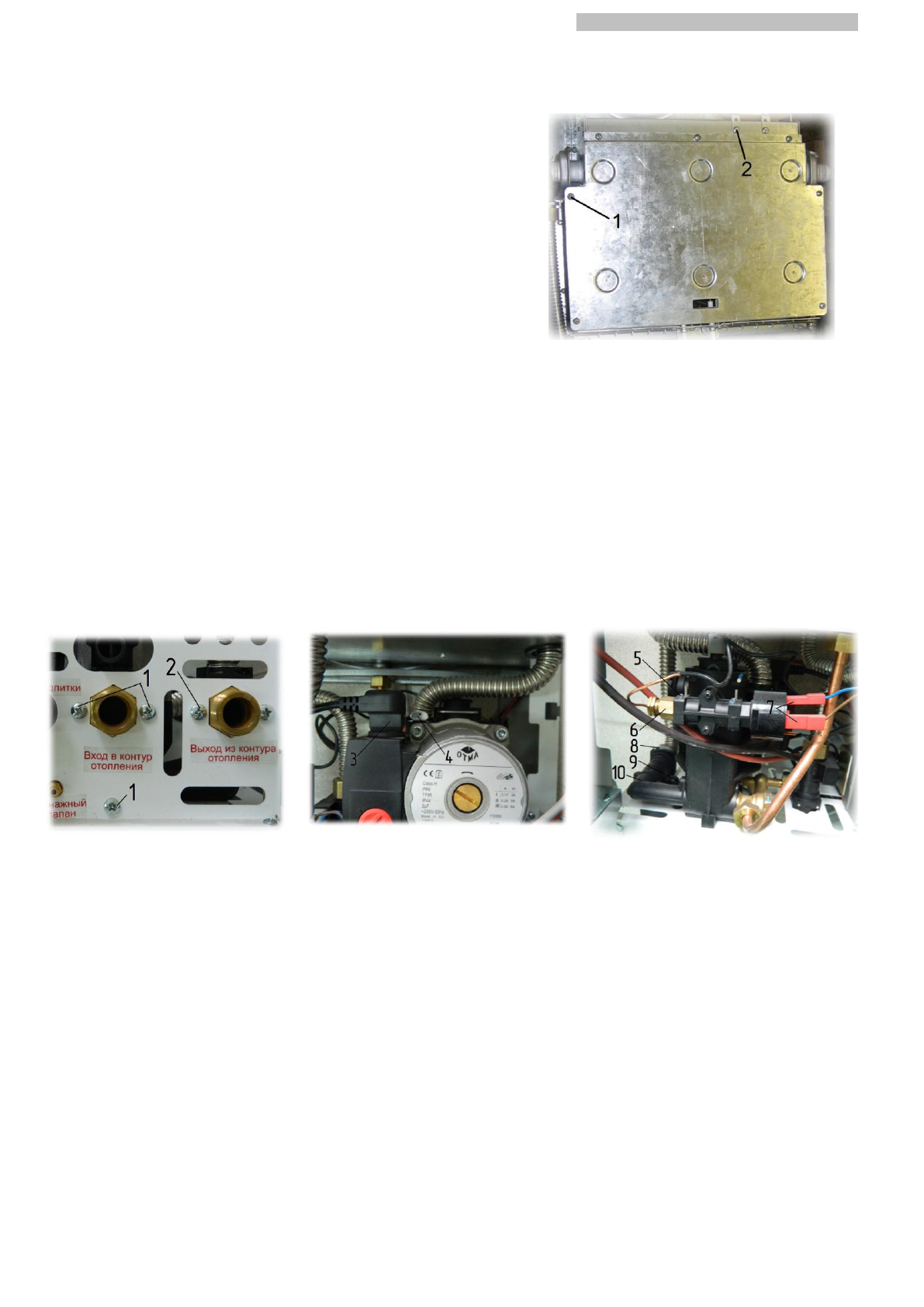

Рис. 16. Демонтаж теплообменника

Сборка производится в обратной последовательности.

17.3.

Демонтаж насоса

Чтобы снять насос, необходимо:

1)

выключить котел (см. раздел 10.4, стр.21);

2)

перекрыть запорные краны на входе в котел и выходе из него, слить воду из котла (см. раздел.

10.5

, стр. 21) (если запорных кранов нет, то слить воду из всей системы отопления);

3)

снять облицовку и крышку с котла (см. п. 17.1, стр. 36);

4)

ключом на 30 отвернуть две гайки 1 (см. Рис. 15) и отвести трубы в сторону;

Рис. 17. Демонтаж насоса

5)

отвернуть  на  нижней  панели  три  винта  крепления  насоса  1  и  два  винта  2  крепления

битермического коллектора;

6)

отсоединить колодку 3 (см. Рис. 17)с проводами питания насоса из разъема;

7)

снять скобу 4 крепления трубы с патрубка насоса и вынуть трубу вверх;

8)

отсоединить штуцер манометра 6, вытащив скобу крепления штуцера 5 из корпуса насоса;

9)

отсоединить провода с датчика давления 7;

10)

снять скобу 8 крепления выходной трубы КО и отвести ее в сторону;

11)

отвернуть винты 9 крепления битермического колетора 10 к насосу;

12)

снять битермический коллектор;

13)

извлечь насос, потянув его с усилием вправо – вверх.

Сборку производить в обратной последовательности.
