Руководство для технического персонала

16

9.2.

Монтаж раздельных труб дымоотвода и воздуховода

Присоединение раздельных труб к котлу производится с помощью переходного комплекта

KHG  714061510  (

в  комплект  поставки  котла  не  входит)  или  разделителя  каналов  8023-10.000

(

в комплект поставки котла не входит).

Конструкция  переходного  комплекта  и  разделителя  каналов  обеспечивает  регулировку

количества  поступающего  на  горение  воздуха  при  помощи  поворотного  шибера.  Количество

подаваемого  воздуха  зависит  от  длины  труб  и  определяется  при  помощи  газоанализатора.

Необходимо поворачивать шибер по часовой стрелке,  уменьшая количество подаваемого на горение

воздуха,  до  тех  пор,  пока  газоанализатор  не  зафиксирует  повышение  уровня  СО  (больше  0,05%)  в

дымовых газах. После этого следует слегка повернуть шибер в обратную сторону и зафиксировать.

При использовании раздельных труб необходимо дополнительно учитывать следующее:



суммарная максимальная длина труб не должна превышать 25 м. Каждый отвод 90



равноценен 1 м трубы, каждое колено 45



– 0,5 м трубы;



в случае возможного образования в дымоотводящей трубе конденсата, перед котлом

необходимо устанавливать конденсатосборник 4 (см. Рис. 6);



уклон горизонтальных участков дымоотводящей трубы должен быть не менее 3



в сторону

конденсатосборника (при его наличии).

9.2.1.

Монтаж раздельных труб дымоотвода и воздуховода при помощи

переходного комплекта KHG 714061510

1 -

котел;

2 -

переходник;

3 -

труба забора воздуха



80 мм;

4 -

конденсатосборник;

5 -

дымоотводящая труба



80

мм;

6 -

дымоотводящая труба



80

мм;

7 -

переходник дымоотвода;

8 -

зажим;

9 -

переходник трубы забора

воздуха;

10 -

втулка вентилятора;

11 -

теплоизоляция

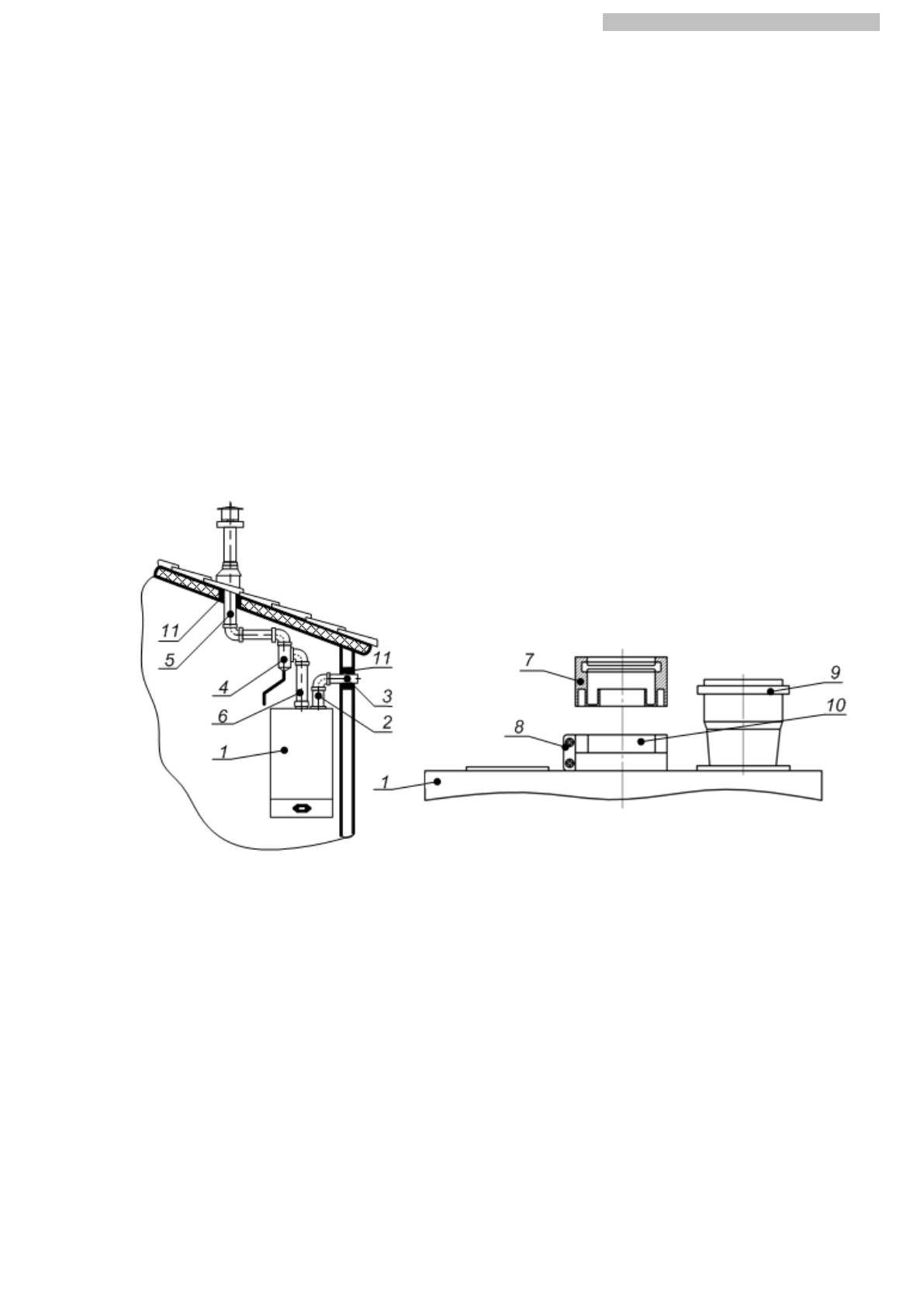

Рис. 6. Монтаж раздельных труб дымоотвода и воздуховода при помощи переходного комплекта


Переходной  комплект  состоит  из  деталей  7,  8,  9  (см.  Рис.  6).  Переходник  дымоотвода  7

устанавливается на центральное отверстие в верхней плоскости котла и фиксируется зажимом 8.

Конструкция  котла  обеспечивает  возможность  установки  трубы  воздуховода  3  (забора  воздуха),

как с левой, так и с правой стороны от дымоотводящей трубы.
